津上S205A外挂高频铣侧铣方案加工应用解析

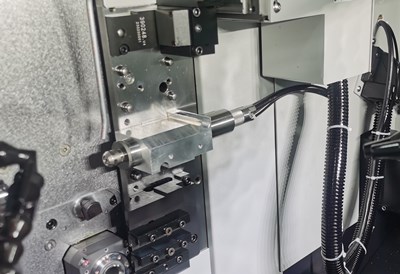

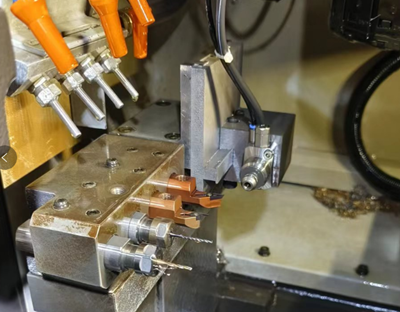

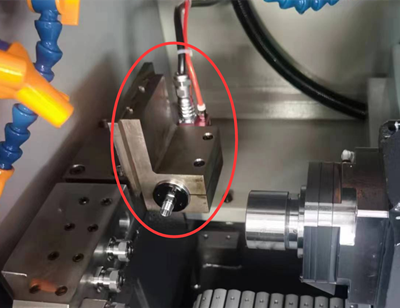

津上 S205A 走心机侧边刀塔外挂高频铣实拍，设备原有排刀座负责车削、常规钻孔，独立外挂高速高频铣作为侧铣专用动力头，不占用原有标准刀位，狭小加工空间可同步完成车、钻、侧铣复合工序，无需二次装夹。

这套方案核心适用加工类型

1. 精密侧铣类（核心用途）

（1）微小窄槽、异形槽侧铣

工件侧面微小 U 型 / V 型槽、密封窄槽、定位卡槽。传统走心机动力头转速不足，铣微小槽易震刀、产生振纹；高频铣 4–8 万转高转速轻切削，槽壁光洁无毛刺，尺寸公差稳定。

（2）侧面平面、台阶精铣

微型轴类侧边小平面、薄台阶精加工，替代磨床，一次走心机成型，减少外协工序。

（3）端面 / 侧面梅花槽、六角定位槽

医疗骨钉、牙钉侧边梅花驱动槽，钛合金、不锈钢精加工，牙型完整无翻边毛刺。

2. 微孔钻孔加工（侧 / 端面微孔通用）

针对 0.1–1.5mm 超小径深微孔：钢、铜、铝、PEEK、钛合金、不锈钢微孔加工。

走心机原配主轴最高转速不足 1 万转，钻微孔极易断钻、堵屑；外挂高频铣 1μm 以内跳动精度，高转速提升切削线速度，排屑顺畅，解决微孔断刀、孔壁起毛、孔偏问题，适配侧面横向钻孔需求。

3. 小径螺纹铣削

M0.8–M2 微小内外螺纹侧铣，医疗器械微型接头、3C 连接件，高转速铣出牙纹清晰，无毛刺，省去二次去毛刺工序。

4. 微量去毛刺、微小轮廓精修

轴类侧边小孔、槽口翻边毛刺高速抛光，薄壁件细微轮廓精加工，高转速低切削力，不会压伤薄壁工件。

三、适配加工行业工件

医疗精密件：钛合金骨钉、种植牙钉、微创器械微型轴、穿刺针配件（侧铣梅花槽、侧面微孔）。

3C 电子：连接器插针、传感器微型轴、通讯屏蔽小件侧面开槽、微孔。

半导体 / 喷丝配件：微小喷丝孔、探针轴侧边微孔、定位槽。

汽车微型五金：电磁阀阀芯、精密阀杆侧面槽、细小油路孔。

精密塑胶 / 铜铝小件：PEEK 绝缘轴、紫铜导电件微孔、侧边开槽。

四、方案核心优势

安装灵活不干涉：侧边外挂式，不占用原有排刀 / 动力刀工位，车削、侧铣、钻孔同步加工，复合工序一次完成；

高转速高精密：最高 8 万转，跳动≤1μm，微小刀具加工稳定，大幅降低报废率；

材质通用性强：软硬材质通吃，钛、不锈钢、铜、铝、工程塑料都可稳定加工；

缩短生产节拍：车铣钻复合一体，无需二次上机、人工去毛刺，单件效率大幅提升。
