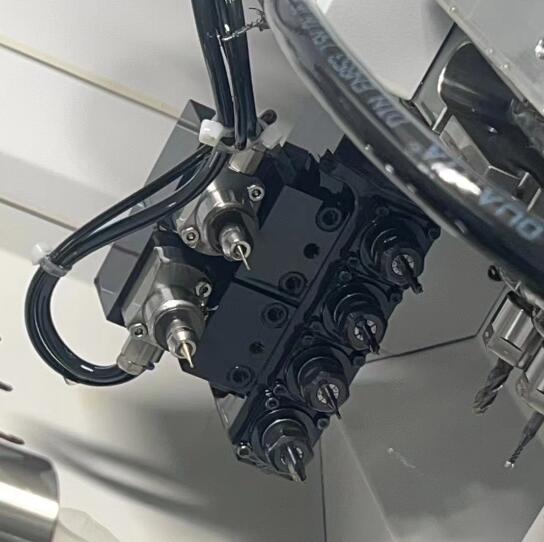

西铁城L20走心机B轴刀位，加装2支高频铣用于精加工

西铁城L20走心机B轴刀位，加装2支高频铣用于精加工

西铁城走心机L20的B轴：可旋转刀架（±110°），能做斜孔、斜槽、多角度铣削、微小 3D 轮廓，不只是固定角度钻孔。

西铁城 L20 的 B 轴刀位加装 2 支高频铣，核心就是用在高精、高光、难切削的微加工，主要是：微孔、微槽、梅花 / 多角槽、小径螺纹、微小轮廓与去毛刺，常见于医疗、3C、新能源、半导体精密小件。

一、B 轴 + 高频铣，各自干嘛

L20的B轴：可旋转刀架（±110°），能做斜孔、斜槽、多角度铣削、微小 3D 轮廓，不只是固定角度钻孔。

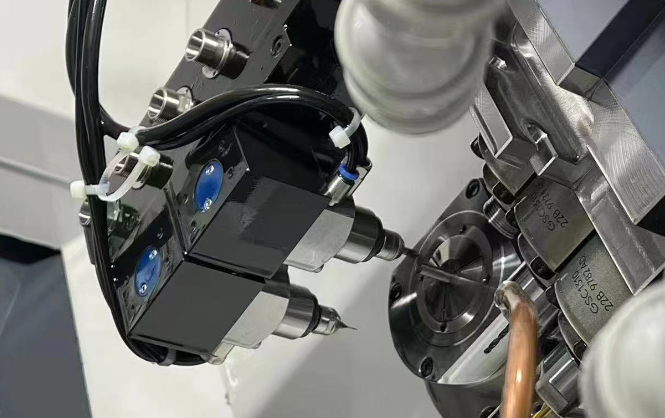

高频铣（高频电主轴）：

转速：30000–80000rpm（远高于标准6000–10000rpm）

精度：跳动 ≤1 μm，适合 φ0.1–1 mm微刀

优势：高速轻切、不易断刀、毛刺少、光洁度高（Ra 0.2–0.4 μm）

二、装 2 支高频铣，典型加工场景

（1）医疗零件（最常见）

φ0.5–1 mm 深微孔（骨钉、植入件）

钛合金梅花槽 / 六角槽（如 φ1 mm 梅花）

M1.6/M2 等小径内 / 外螺纹铣

微小斜面、斜孔、交叉孔去毛刺

（2）3C 电子

连接器 PIN、铜插孔、手机中框 micro槽 / 断差（0.3–0.5 mm）

摄像头座、镜头环 高光铣 + 去刀纹

φ0.2–0.5 mm 微孔（传感器、导光孔）

（3）新能源汽车

充电桩铜插孔开槽 / 切断（无毛刺）

喷油嘴微喷孔（φ0.5–1 mm）、传感器轴微孔

锂电池极柱、微型齿轮齿形精铣 + 去毛刺

（4）半导体 / 精密陶瓷

探针卡、陶瓷基板 φ0.1–0.3 mm 微孔

氧化铝 / 氧化锆微小轮廓铣（无崩边、无微裂纹）

三、为什么是2支？（B 轴装两支的好处）

分工并行，效率翻倍：

一支：钻微孔 / 铣槽（高转速、重切削）

一支：精修 / 去毛刺 / 高光（轻切、低跳动）

一次装夹完成多角度工序：B 轴旋转 + 双高频铣，斜孔、斜槽、多面轮廓不用二次装夹。

减少换刀，良率更高：微加工频繁换刀易断刀，双主轴可连续加工、减少停机。

四、典型配置（L20 常用）

高频铣：NAKANISHI BM-319F / BM-322FL（60,000–80,000 rpm，φ22 外径，适配 L20 刀座）

控制器：iSpeed3（独立控制两支转速）

刀具：φ0.1–1 mm 超细硬质合金 / 金刚石涂层刀

西铁城L20走心机 B 轴 + 2 支高频铣 = 微小孔、微槽、梅花槽、小径螺纹、多角度微轮廓的“高精+高光+高效”复合加工方案，主打医疗 / 3C / 新能源 / 半导体的精密小件量产。
