侧铣直角电主轴RAS-151E

NAKANISHI中西直角电主轴RAS-151E,是一款转角加长主轴,内置1/2.67减速器,切削工具最大转速7490RPM,对于小而短的机床加工空间,特别适合。直角电主轴RAS-151E与电马达EM-3060及控制器E3000配套组合使用。

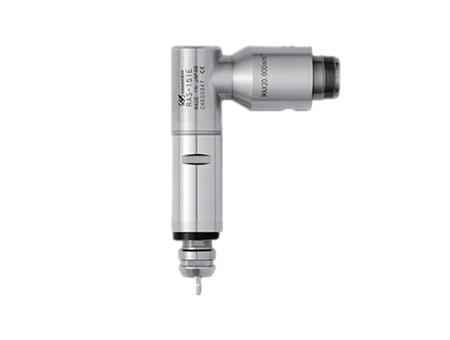

NAKANISHI中西侧铣直角电主轴RAS-151E




NAKANISHI中西直角电主轴RAS-151E,是一款转角加长主轴,内置1/2.67减速器,切削工具最大转速7490RPM,对于小而短的机床加工空间,特别适合。直角电主轴RAS-151E与电马达EM-3060及控制器E3000配套组合使用。


直角电主轴RAS-151E产品参数



主轴型号

直径

转速(用EM-3060)

减速比

主轴精度

夹头

重量

RAS-151E

Φ30mm

7490 min-1

1/2.67

2μm以内

夹头(CHK系列) : 0.5~6.0mm

413g


直角电主轴RAS-151E产品尺寸


RAS-151E直角电主轴

标准配置

<标准配置配件>

夹头螺母(K-265)

扳手(12 x 14):2把; (22 x 27):1把.

<可选配件>

可选夹头(CHK系列):0.5~6.0mm

铣刀专用轴(KCH-03):用于6.0 (内径) x 30mm (外径)的铣刀

研磨专用轴(AGM-03):用于内径5.0mm的砂轮

研磨用法兰(EGF-19):19.05 (内径) x 40 (外径) x 7 (宽) mm


RAS-151E配置图

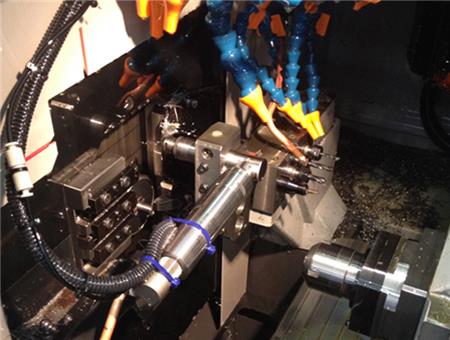

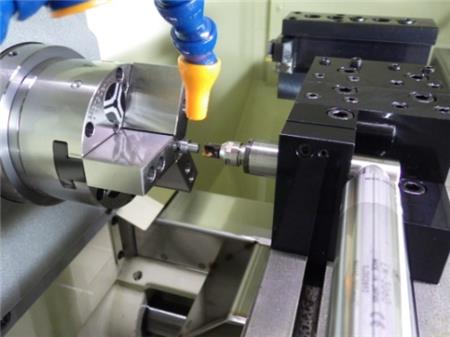

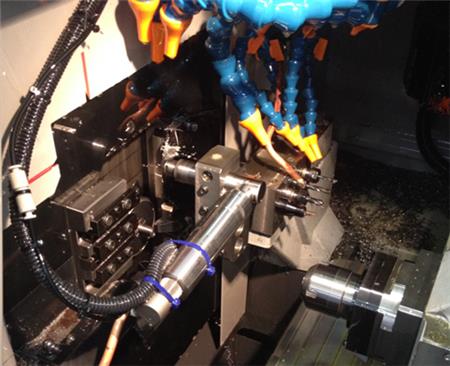

直角电主轴RAS-151E夹持10mm刀具柄径加工案例






    主轴型号:RAS-151E/EM-3060/E3000

    加工设备:Washino G07

    切削工具:φ10mm硬质合金立铣刀柄φ6mm

    加工材料:易切削钢(KFS101)

    加工方式:Z轴钻孔(两次)

    冷却方式:非水溶性切削油

    主轴转速:7,490min-1

    进给速度:100㎜/min

    控制器负荷灯:2负荷灯(连续工作)




    数控车床加装NAKANISHI直角电主轴RAS-151E进行钢质材料的铣削、钻孔加工,力度大,加工效果好!
