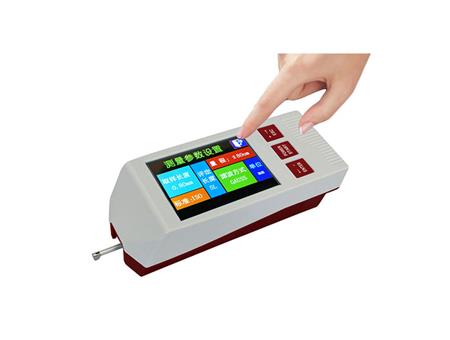

表面粗糙度仪KD160
便携式可分体式表面粗糙度仪KD160是一种高精度表面粗糙度检测仪器，可对多种机械加工零件表面的粗糙度进行测量，包括平面、斜面、外圆柱面，曲面，小孔，沟槽及车轴等。
便携式可分体式表面粗糙度仪KD160是一种高精度表面粗糙度检测仪器，可对多种机械加工零件表面的粗糙度进行测量，包括平面、斜面、外圆柱面，曲面，小孔，沟槽及车轴等。
表面粗糙度仪KD160适用范围
金属与非金属被测零件表面粗糙度的检测，适用于多种机加工零件、机械加工制造业、检测、商检等部门，尤其适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定，不会对工件产生损伤。
表面粗糙度仪KD160主要特点
机电一体化设计，体积小，重量轻，使用方便；

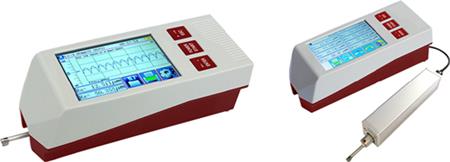

一体式、分体式自由选择测量方式，支持侧向、向上等多种方向测量；
采用 DSP 芯片进行控制和数据处理，速度快，功耗低；
多参数 Ra Rz Rq Rt Rc Rp Rv R3z R3y Rz(JIS) Ry Rs Rsk Rku Rmax Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2等参数；
大量程测量范围可达320μm（±160μm）
3.5英寸触摸彩色液晶显示器，数字/图形显示，带背光，高亮度，宽视角；
简易按键和触摸屏双操作；
支持蓝牙打印和手机APP操作；
显示信息丰富、直观、可显示全部参数及图形；
兼容 ISO、DIN、ANSI、JIS 多个国家标准；
内置锂离子充电电池及充电控制电路，容量高、无记忆效应；
有剩余电量指示图标，提示用户及时充电；
可显示充电过程指示，操作者可随时了解充电程度
连续工作时间大于 20 小时
超大容量数据存储，可存储 100 组原始数据及波形。
实时时钟设置及显示，方便数据记录及存储。
具有自动休眠、自动关机等节电功能
可靠防电机走死电路及软件设计
显示测量信息、菜单提示信息、错误信息及开关机等各种提示说 明信息；
人体工学壳体设计，坚固、小巧、便携、可靠性高。
中/英文语言选择；
可连接电脑和打印机；
可打印全部参数或打印用户设定的任意参数。
带蓝牙；手机App；
可选配曲面传感器、小孔传感器、深槽传感器，极小孔传感器、测量平台、传感器护套、接长杆、微型打印机等附件。
表面粗糙度仪KD160技术参数
名称 | 内容 | |
测量范围 | Z轴（垂直） | 320μm (-160μm~+160μm) / 12600μin (-6300μin~+6300μin) |
X轴（水平） | 17.5mm（0.69 inch） | |
分辨率 | Z轴 （垂直） | 0．002μm/±20μm |
0．004μm/±40μm | ||
0．008μm/±80μm | ||
0．02μm/±160μm | ||
测量项目 | 参数 | Ra Rz Rq Rt Rc Rp Rv R3z R3y Rz(JIS) Ry Rs Rsk Rku Rmax Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2 |
标准 | ISO4287国际标准，ANSI B46.1美国标准，DIN4768德国标准，JIS B601日本标准。 | |
图形 | 支承率曲线，粗糙度原始轮廓，粗糙度滤波波形。 | |
滤波器 | RC,PC-RC,Gauss,D-P | |
取样长度(lr) | 0.25,0.8,2.5mm | |
评定长度（ln） | Ln= lr×n n=1~5 | |
传感器 | 测量原理 | 位移式差动电感 |
触针 | 天然金刚石，90锥角，2μm针尖半径 | |
测力 | 触针测力：4mN；导头测力：<400mN | |
导头 | 硬质合金，滑行方向半径40mm | |
滑行速度 | lr=0.25, Vt=0.135mm/s | |
lr=0.8, Vt=0. 5mm/s | ||
lr=2. 5, Vt=1mm/s | ||
返回 Vt=1mm/s | ||
示值精度 | 0.001μm | |
示值误差 | ±（5nm+10%A）A:多刻线样板参数Ra的标准值（不大于±10%） | |
示值重复性）（变动性） | 不大于3% | |
残余轮廓 | 不大于0.010μm | |
电源 | 3200mAh 锂离子电池，用DC5V,充电器充电 | |
主机外形尺寸 | 主机：158×55×52mm | |
驱动器外形尺寸 | 23×27×115mm | |
重量（主机） | 约400g | |
支架可调高度 | 40mm | |
工作环境 | 温度：- 20℃ ~ 40℃ 湿度：< 90% RH | |
储存运输环境 | 温度：- 40℃ ~ 60℃ 湿度：< 90% RH | |
可选配件 | 磁性表座、表座连接块、高度尺、高度尺连接块，曲面、传感器、小孔传感器、深槽传感器、极小孔传感器、延长杆、转接杆、微型打印机、200mm 测量平台、300mm大理石测量平台，数传处理软件，手机APP | |
表面粗糙度仪KD160标准配置清单
标准配置清单 | 可选配置清单 | |||
KD160粗糙度仪主机 | 1台 | 数据处理软件光盘 | 免费 | |
沟槽传感器传感器 | 1个 | 非保修件 | 表座连接块 | |
高度调节支架 | 1套 | 高度尺连接适配器 | ||
校准试块 | 1块 | 平面探头保护套 | ||
试块支架 | 1个 | 圆柱探头保护套 | ||
探头延长线 | 1条 | 1米 | 热敏打印机 | |
触摸笔 | 1只 | 曲面传感器 | ||
充电器 | 1个 | 深槽传感器 | ||
USB 充电线 | 1条 | 小孔传感器 | ||
使用说明书 | 1本 | 极小孔传感器 | ||
合格证 | 1张 | 手机App | 免费 | |
保修卡 | 1张 | |||
仪器箱 | 1个 | |||
售后服务：用户按《使用说明书》正常操作条件下，本公司产品实行三个月内包换，两年内免费保修（但易损易耗件探头传感器连接线除外），并负责产品的终身维修。
