表面粗糙度仪NDT160
便携式表面粗糙度仪NDT160是一种高精度表面粗糙度检测仪器，可对多种机械加工零件表面的粗糙度进行测量，包括平面、斜面、外圆柱面，曲面，小孔，沟槽及车轴等。

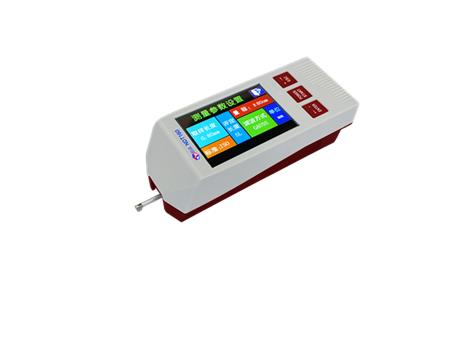

便携式表面粗糙度仪NDT160
粗糙度仪NDT160产品用途
适用范围：金属与非金属被测零件表面粗糙度的检测，适用于多种机加工零件、机械加工制造业、检测、商检等部门，尤其适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定，不会对工件产生损伤。
粗糙度仪NDT160主要特点
l 机电一体化设计，体积小，重量轻，使用方便；
l 一体式、分体式自由选择测量方式，支持侧向、向上等多种方向测量；
l 采用 DSP 芯片进行控制和数据处理，速度快，功耗低；
l 多参数 Ra,Rz,Rq,Rt，Rp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku,Rmr; Ry(JIS);Rmax，（增强型RPc、Rk、Rpk、Rvk、Mr1、Mr2 等参数）；
l 160μm 大量程测量范围（增强型可达320μm）。
l 3.5英寸触摸彩色液晶显示器，数字/图形显示，带背光，高亮度，宽视角；
l 简易按键和触摸屏双操作；
l 支持蓝牙打印和手机APP操作；
l 显示信息丰富、直观、可显示全部参数及图形；
l 兼容 ISO、DIN、ANSI、JIS 多个国家标准；
l 内置锂离子充电电池及充电控制电路，容量高、无记忆效应；
l 有剩余电量指示图标，提示用户及时充电；
l 可显示充电过程指示，操作者可随时了解充电程度
l 连续工作时间大于 20 小时
l 超大容量数据存储，可存储 100 组原始数据及波形。
l 实时时钟设置及显示，方便数据记录及存储。
l 具有自动休眠、自动关机等节电功能
l 可靠防电机走死电路及软件设计
l 显示测量信息、菜单提示信息、错误信息及开关机等各种提示说 明信息；
l 人体工学壳体设计，坚固、小巧、便携、可靠性高。
l 中/英文语言选择；
l 可连接电脑和打印机；
l 可打印全部参数或打印用户设定的任意参数。
l 可选配蓝牙、曲面传感器、小孔传感器、测量平台、传感器护套、接长杆、微型打印机等附件。
粗糙度仪NDT160技术参数
名称 | 内容 | |
测量 范围 | Z轴（垂直） | ±80μm/±160 μm（增强型） |
X轴（水平） | 20mm | |
分辨率 | Z轴 （垂直） | 0．01μm/±20μm |
0．02μm/±40μm | ||
0．04μm/±80μm | ||
0．08μm/±160μm | ||
测量 项目 | 参数 | Ra,Rz,Rq,Rt，Rp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku,Rmr; Ry(JIS);Rmax，RPc，Rk，Rpk，Rvk，Mr1，Mr2 |
标准 | ISO,ANSI,DIN,JIS | |
图形 | 支承率曲线，粗糙度轮廓，直接轮廓 | |
滤波器 | RC,PC-RC,Gauss,D-P | |
取样长度(lr) | 0.25,0.8,2.5mm | |
评定长度（ln） | Ln= lr×n n=1~5 | |
传感器 | 测量原理 | 位移式差动电感 |
触针 | 天然金刚石，90锥角，5μm针尖半径 | |
测力 | <4mN | |
导头 | 硬质合金，滑行方向半径40mm | |
滑行速度 | lr=0.25, Vt=0.135mm/s | |
lr=0.8, Vt=0. 5mm/s | ||
lr=2. 5, Vt=1mm/s | ||
返回 Vt=1mm/s | ||
示值误差 | 不大于±10% | |
示值变动性 | 不大于6% | |
电源 | 内置锂离子充电电池，用DC5V,800mA充电器充电 | |
外形尺寸 | 主机：64*53*160mm 驱动器：23*27*115mm | |
重量（主机） | 约380g | |
工作环境 | 温度：- 20℃ ~ 40℃ 湿度：< 90% RH | |
储存运输环境 | 温度：- 40℃ ~ 60℃ 湿度：< 90% RH | |
测量范围
参 数 | 显 示 范 围 |
Ra,Rq | 0.005μm ~ 30μm |
Rz,R3z,Ry,Rt,Rp,Rm | 0.02μm ~ 320μm |
Sk | 0 ~ 100% |
S,Sm | 1mm |
tp | 0 ~ 100% |
粗糙度仪NDT160标准配置
·NDT160粗糙度仪主机 1台
·传感器驱动器 1个
·标配传感器 1个
·多刻线标准样块 1块
·试块支架 1块
·可调高度支架 1个
·电源适配器 1套
·说明书 1个
·合格证 1个
·保修卡 1个
售后服务：用户按《使用说明书》正常操作条件下，本公司产品实行三个月内包换，两年内免费保修（但易损易耗件探头传感器连接线除外），并负责产品的终身维修。
