齿轮用针规
日本SK齿轮用针规，专门用来测量外齿轮、内齿轮滚柱外母线直径，是测量齿轮的必备工具，可以按照JCSS标准校准。

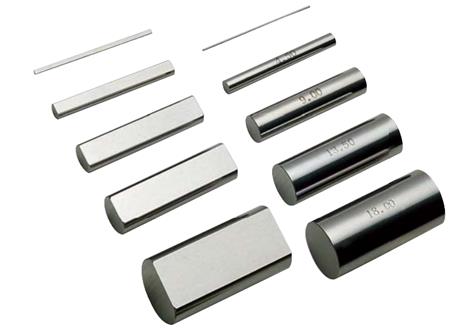

日本SK新泻精机钢制针规套装OP系列（测量齿轮用）
日本SK齿轮用针规，专门用来测量外齿轮、内齿轮滚柱外母线直径，是测量齿轮的必备工具，可以按照JCSS标准校准。全部商品都经过高温冷却处理。
齿轮用钢制针规特点
（1）可快速准确地测量外齿轮、内齿轮滚柱外母线直径。（为更加方便使用时给针规着磁）
（2）OP系列齿轮渐开线的滚柱外母线直径测量用规。各个模数单位的套餐内配有内径孔外母线直径测量用削面针规2支以及外径（轴）外母线测量用削面针规2支。
（3）单支也可销售。
（4）V、V1、U以及针规的特殊尺寸，按照您的要求也可以定制。
齿轮用针规精度/规格
| 尺寸公差 | 0.90mm～10.00mm止±1μm 10.01mm～20.00mm止±1.5μm |
| 圆柱度·圆度 | 0.90mm～10.00mm止±1μ m10.01mm～20.00mm止±1.5μm |
| 针规·长度 | 50mm |
| 硬度 | HV650以上 |
齿轮用针规订购注意事项
想得到合适的针规直径，请确认以下内容
（1）用于测量齿轮内径还是外径？
（2）齿轮的模数或者径节
（3）齿轮齿数
（4）齿轮压力角
（5）齿轮径节边位系数
（6）齿轮扭转角

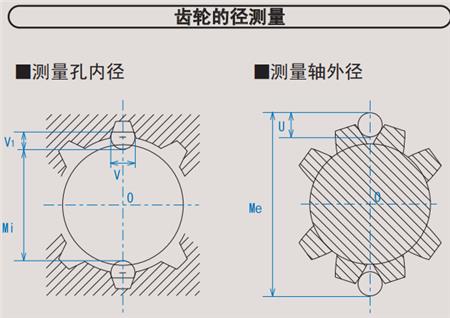

齿轮内径/外径测量方法
测量齿轮孔内径，测量齿轮轴外径
如上图，将2支针规插入齿轮直径线上箱规的齿槽里，通过对内齿轮2支针规的圆周上最近距离，和外齿轮2支针规的圆周上最远距离的测量，可以容易的得其各自滚柱，外母线直径。
齿轮用针规OP-1产品参数
模数 （mm） | 测孔内径用针规 直径（V）切面高度（V1）mm | 测轴外径用直径针规 直径U（mm） |
| 0.5 | 1.00 × 0.84 | 0.90 |
| 1.0 | 2.00 × 1.68 | 1.80 |
| 1.25 | 2.50 × 2.10 2.40 × 2.00 ※1 | 2.25 ー |
| 1.667 | 3.333 × 2.80 | 3.00 |
| 2.5 | 5.00 × 4.26 | 4.50 |
| 5.0 | 10.00 × 8.40 | 9.00 |
| 10.0 | 20.00 × 16.80 | 18.00 |
齿轮用针规OP-2产品参数
模数 （mm） | 测孔内径用针规 直径（V）切面高度（V1）mm | 测轴外径用直径针规 直径U（mm） |
| 0.75 | 1.50 × 1.20?? — | 1.35 1.40 ※2 |
| 1.5 | 3.00 × 2.52 | 2.70 |
| 2.0 | 4.00 × 3.36 | 3.60 |
| 3.0 | 6.00 × 5.04 ※1 | 5.40 |
| 3.75 | 7.50 × 6.30 | 6.75 7.00 ※3 |
| 4.5 | 9.00 × 7.56 | 8.10 |
| 6.0 | 12.00 × 10.08 | 10.80 |
| 7.5 | 15.00 × 12.60 | 13.50 |
