大扭矩电主轴BMS-4020

NAKANIAHI大扭矩电主轴BMS-4020,直径40mm,最高转速2万转,跳动精度1μm以内,最大出力1200W,扭矩1N.m,主要用于硬质金属和非金属材料高精密加工使用,可加装在机械臂末端或者数控机床上使用。

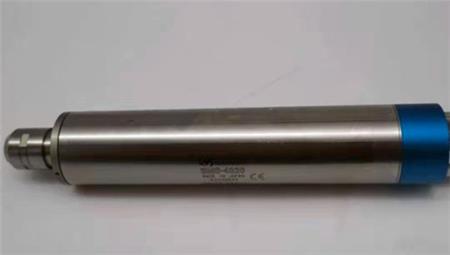

NAKANIAHI中西大扭矩电主轴BMS-4020




NAKANIAHI大扭矩电主轴BMS-4020,直径40mm,最高转速2万转,跳动精度1μm以内,最大出力1200W,扭矩1N.m,主要用于硬质金属和非金属材料高精密加工使用,可加装在机械臂末端或者数控机床上使用。


大扭矩电主轴BMS-4020产品参数




    型号:BMS-4020

    转速:20000rmp

    外径:φ40mm

    主轴精度:0.001mm

    可夹持刀具柄径:φ3.0-φ10.0mm

    输出功率:1200W

    扭矩:1.0N.m

    重量:1.5kg

    夹头:CH16-6.0

    螺帽:CHN-16


大扭矩电主轴BMS-4020产品尺寸





大扭矩电主轴BMS-4020扭力输出特性





大扭矩电主轴BMS-4020产品配套



NAKANISHI大扭矩电主轴BMS-4020是一体式高速电主轴,因此无需再搭配电主轴马达,只需搭配E4000控制器和数据线、空气过滤器就能使用,具体配套如下图所示:

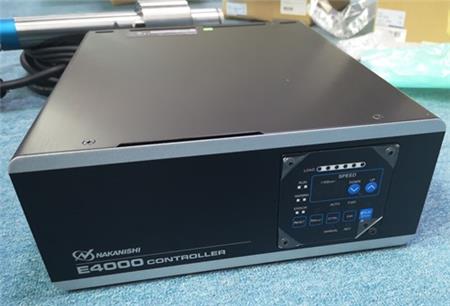

图为大扭矩电主轴BMS-4020需要搭配的控制器E4000,可连接机床系统,控制大扭矩电主轴的启停和调整转速,还有故障报警等功能。


大扭矩电主轴BMS-4020具体应用案例

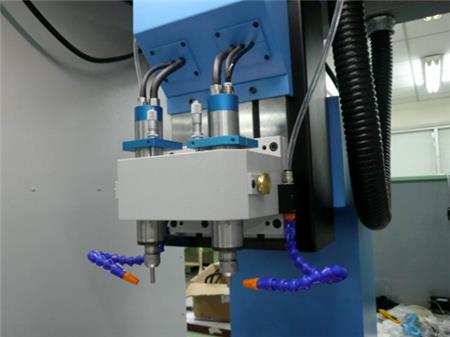

图为大扭矩电主轴BMS-4020在专用机上的安装案例

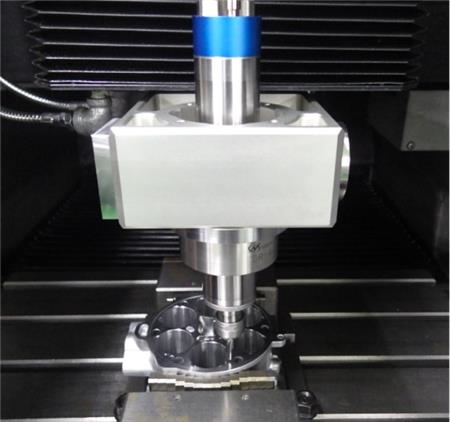

图为大扭矩电主轴BMS-4020在CNC数控机床上的钻孔应用

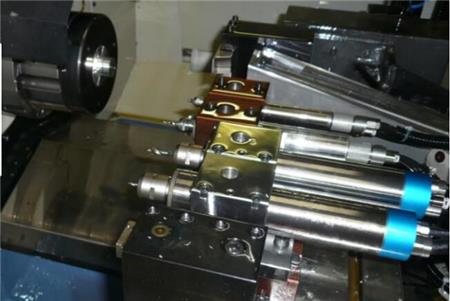

图为排刀机/多轴钻孔机加装多支大扭矩电主轴BMS-4020

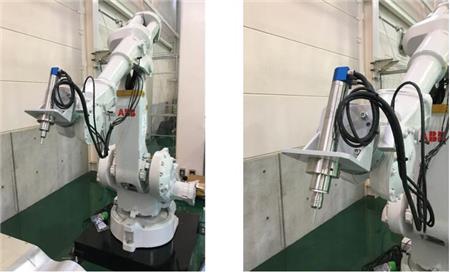

图为机械臂末端加装NAKANISHI大扭矩电主轴BMS-4020
