DB50N-S东日针盘扭力扳手

东日tohnichi针盘扭力扳手DB50N-S。扭力范围5～50N.m，刻度0.5,宽量程、高精度、重量轻、读取刻度容易，适用于检查。由于刻度盘可移动，可先将指针调至所需扭矩，然后当指针指向“0”时完成紧固。

产品详情
在线留言

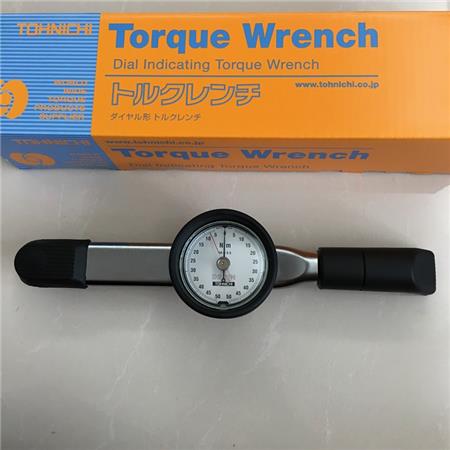

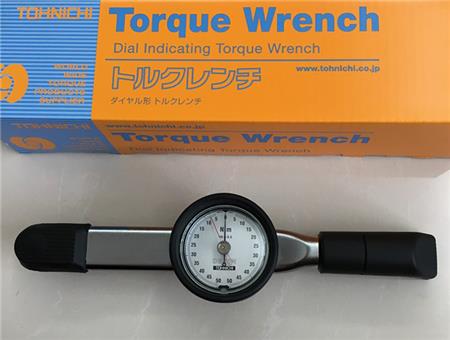

东日tohnichi针盘扭力扳手DB50N-S

东日tohnichi针盘扭力扳手DB50N-S。扭力范围5～50N.m，刻度0.5，基本型刻度盘式扭力扳手、宽量程、高精度。检查扭力扳手，带欧式头接头。

东日tohnichi针盘扭力扳手特点

（1）宽量程、高精度、重量轻、读取刻度容易，适用于检查。

（2）DB-S系列、DBE-S系列、DBR-S系列配备了便于读取最大值的记忆指针。

（3）由于刻度盘可移动，可先将指针调至所需扭矩，然后当指针指向“0”时完成紧固。

（4）即使移动手力点（手握位置），精度不受影响。

（5）刻度盘有防护罩，可防止损坏测定物。（除DB420N、DBE系列、DBR系列）

（6）DB25N～DB280N附带树脂手柄。

（7）DBE附带延长手柄。

（8）DBR由杆杠式绞盘或手扳葫芦等机械施力型。

（9）DB/DBE自2022年1月起符合ISO6789：2017。详细内容请浏览画面下部的技术资料“ISO6789：2017标准化举措”。

tohnichi针盘扭力扳手型号参数

国际单位制型号			DB1.5N4-S	DB3N4-S	DB6N5-S	DB12N5-S	DB25N5- 1/4-S	DB25N5-S	DB50N-S	DB100N- 3/8-S	DB100N-S	-	-	-	DB200N-S	-	DB280N5- 1/2-S	DB280N5-S	DB420N-S
扭矩范围［N·m］	最小～最大		0.2～1.5	0.3～3	0.7～6	1.4～12	3.5～25		5～50	10～100		-	-	-	20～200	-	35～280		40～420
扭矩范围［N·m］	刻度		0.02	0.05	0.1	0.2	0.5			1		-	-	-	2	-	5
公制型号			15DB4-S	30DB4-S	DB60M5-S	DB120M5-S	DB250M5-1/4-S	DB250M5-S	DB500M-S	DB1000M-3/8-S	DB1000M-S	-	-	-	DB2000M-S	-	DB2800M5-1/2-S	DB2800M5-S	DB4200M-S
扭矩范围［Kgf·cm / Kgf·m］	最小～最大		kgf·cm 2～15	3～30	7～60	14～120	35～250		50～500	100～1000		-	-	-	200～2000	-	kgf·m 3.5～28		4～42
扭矩范围［Kgf·cm / Kgf·m］	刻度		kgf·cm 0.2	0.5	1	2	5			10		-	-	-	20	-	kgf·m 0.5
美制型号			DB13I- 2AS	DB26I- 2AS	DB40I- 2AS	DB75I- 2AS	DB150I- 2AS	DB150I- 3AS	DB300I- 3AS	DB600I- 3AS	DB600I- 4AS	DB25F- 3AS	DB50F- 3AS	DB50F- 4AS	DB100F- 4AS	DB175F- 4AS	-	DB250F- 6AS	DB350F- 6AS
扭矩范围［lbf·in / lbf·ft］	最小～最大		lbf·in 0～13	0～26	0～40	0～75	0～150		0～300	0～600		lbf·ft 0～25	0～50	0～50	0～100	0～175	-	0～250	0～350
扭矩范围［lbf·in / lbf·ft］	刻度		lbf·in 0.2	0.5		1	2		5	10		lbf·ft 0.5			1	2	-	5
适用螺栓	钢制螺栓		(M3.5)	M4 (M4.5)	M5、M6	(M7)	M8		M10	M12 (M14)		M10	M12 (M14)		M16 (M18)		M20		(M22)
适用螺栓	高压螺栓		M3 (M3.5)	M4	M4 (M4.5)	M5、M6	(M7)		M8	M10		M8	M10		(M14)		M16		(M18)
最大手力 P［N］			8.8	17.6	35.3	70.6	125		208	323		141.2	218.7		488	486.2	467		525
尺寸［mm］	有效长度	L	170				200		240	310		240	310		410	488	600		800
	全长	L’	205				245		320	400		320	400		500	580	690		890
	宽度	B	77.2																91
	刻度直径	D	69																81
	方头	a	6.35					9.53			12.7	9.53		12.7				19.05
	方头	b	7.5				8.5	11		12.4	14	11	12.4	14			17.7	20.5
	扳头	e	14				17								21.5		14.7		16.7
		h	34				38	40.5		41.9	43.5	40.5	41.9	43.5	47.2		49.3	52.1	57.1
		R	14				18.5								21.5				26
	本体	d	19				30.6		32	31.3		32	31.3		35.4				34
	本体	L0	95				110		140	180		140	180		230		300
重量［kg］			0.4						0.6	0.7		0.6	0.7

tohnichi针盘式扭力扳手注意事项

型号后有-S表示附带记忆指针。

附带记忆指针的型号-S的外观尺寸和不附带记忆指针的型号一样。

DBR施力使用杆杠式绞盘、手扳葫芦。

□25.4以上方头的型号，使用通孔套筒。

自2022年1月起，SI单位产品（DB1.5N4、DB1.5N4-S、DB3N4、DB3N4-S和DBR系列除外）

公制单位产品（15DB4-S、30DB4-S和DBR系列除外）符合ISO6789：2017。校准证书和部分产品的型号名称与传统产品不同。美制单位的产品不符合ISO6789：2017。
