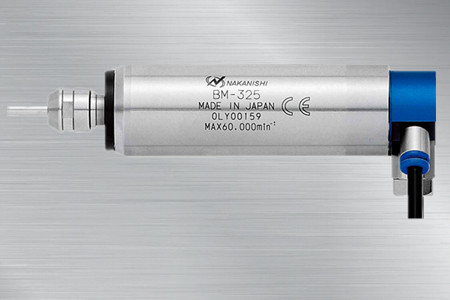

高精密主轴BM-325

NAKANISHI小型高速高精密主轴BM-325,主轴直径Φ25mm,精度0.001mm以内,适用于加工高精密零部件的铣削、钻孔等,可加装在小型精密数控车床使用。

NAKANSIHI小型高速高精密主轴BM-325




NAKANISHI小型高速高精密主轴BM-325,主轴直径Φ25mm,精度0.001mm以内,适用于加工高精密零部件的铣削、钻孔等,可加装在小型精密数控车床使用。


高精密主轴ispeed3系列产品特点



可调整运转速度,有回馈信号机能,可维持运转速度,可外部输出运转数据,有空冷装置可抑制发热,使之持续运转。

Ispeed3 - 短身,最小87.3mm,内有最高出力150W。

高效率、高出力之高性能的智慧型马达。

采用高精度陶瓷材质之轴承。

适用外径:ψ19.05mm、ψ20mm、ψ22mm、ψ25mm。

主轴偏摆为1μm以内

适用筒夹ψ4.0mm


高精密主轴BM-325产品参数



    主轴型号:BM-325

    直径:Φ25mm

    转速:60000min-1

    主轴精度:1μm以内

    输出功率:150w

    重量:320g

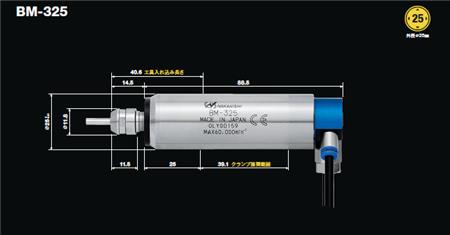

高精密主轴BM-325产品尺寸

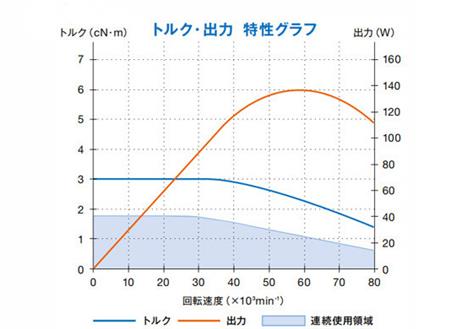

高精密主轴BM-325扭矩输出特性






<标准配置配件>

夹头3.0mm(CHA-3.0) 夹头螺母(CHN-A) 消声器(k-209)

扳手(8×5),(9×11):1pc

推荐使用NAKANISHI空气过滤器:AL-C1204


高精密主轴BM-325产品配套方案



NAKNAIHIS高精密主轴BM-325属于ispeed3系列产品,

需要搭配ispeed3控制器以及电源线EMCD-BM3-4M/6M/8M线可以选择。

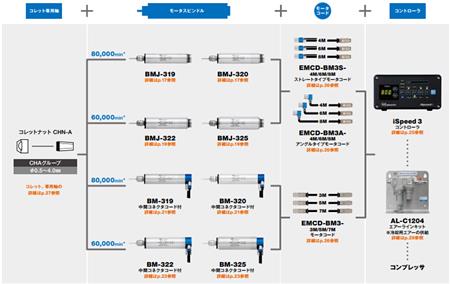

标准配置图



高精密主轴BM-325产品应用



NAKANISHI小型高速高精密主轴-325产品安装实例

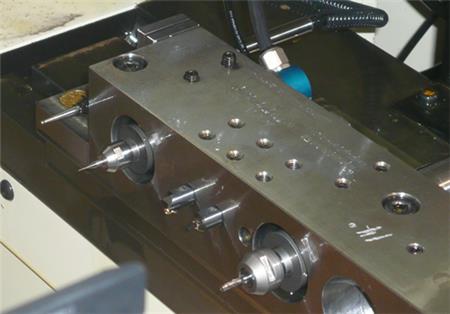

                                                             图为津上走心机C004-Ⅱ加装高频铣BM-325实物图
