回转体端面铣削加工

普通数控车床没有C轴或者C轴转速不高,不能进行端面铣削加工怎么办?可以加装NAKANISHI高频铣,提高C轴转速和精度,让普通车床也能实现先车后铣的功能。

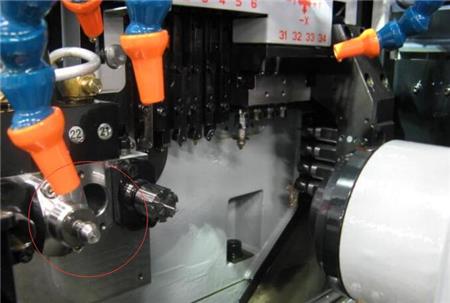

  普通数控车床加装高频铣,实现端面铣削加工




普通数控车床没有C轴或者C轴转速不高,不能进行端面铣削加工怎么办?可以加装NAKANISHI高频铣,提高C轴转速和精度,让普通车床也能实现先车后铣的功能。


普通数控车床端铣难点分析




    标准的数控车床属两轴联动类设备,常用于加工回转体工件(轴类、圆柱体类)而对于回转体端面上的产品特征是无法加工的,需搭配CNC加工中心机床来实现加工,这无形中又延长了加工时间,减少企业生产效益。以下是数控车床加装高频铣后如何实现铣刀加工的案例说明。




    加工难点:先车后铣类工件一般铣削特征尺寸小,需用小直径刀具加工,常规数控车床有C轴的话,转速也不高,无法满足小直径刀具的加工速度要求。没C轴的话,无法加工。

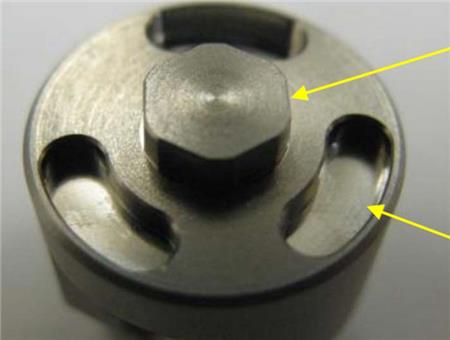

高频铣端面铣削加工参数




    加工主轴:BM-322FL

    加工材质:SUS303

    加工转速:30,000min-1

    粗加工:

    切削工具:φ2立铣刀

    进给速度:150mm/min

    精加工:

    切削工具:φ2立铣刀

    进给速度:300mm/min


高频铣加工优势分析



       普通数控车床加装日本NAKANISHI高频铣,也能拥有C轴的加工条件,提高C轴加工转速,通过优化旋转速度来提高进给速度,缩短加工时长,提高加工效率,端面铣削效果好,光滑。
