MSS-2008RA气动主轴
MSS-2008RA气动主轴，直径20mm，转速8000转/min，跳动精度2μm，适用于加装在走心机、刀塔机、排刀机、多轴钻孔机等小型精密自动化车床上使用。
NAKANISHI小型气动主轴MSS-2008RA
气动主轴MSS-2008RA产品特点
主轴跳动精度2um以内。
外径材质为高硬度热处理，形状有直线型和90°2种。（R-直线型，RA-90°型）
消音装置采用排气式消音器，1m的距离我们测试结果为70db。
减速方法是采用1/4，1/16的行星减速齿轮。
气动主轴MSS-2008RA产品参数
NAKANISHI(NSK)日本中西MSS-20系列主要参数：
气动式 | MSS-20系列 | 外径 | 夹头 | 主轴精度 | 最大输出 | 气管长 |
20mm | 0.5-4.0min | 2um | 63w | 2m |
番号 | 型号 | 形状 | 停止扭矩 | 重量 | 转速 | L | M |
1637 | MSS-2030R | 条形 | 9.2Cn.m | 190g | 30000min(0.5MPa) | 110.9mm | 23mm |
1639 | MSS-2030RA | 直角形 | 239g | 103.1mm | |||
1645 | MSS-2008R | 条形 | 36Cn.m | 225g | 8000min(0.5MPa) | 126.8mm | 39mm |
1647 | MSS-2008RA | 直角形 | 274g | 119.0mm | |||
1653 | MSS-2002R | 条形 | 141Cn.m | 241g | 2000min(0.5MPa) | 141.0mm | 53mm |
1655 | MSS-2002RA | 直角形 | 290g | 133.2mm |
气动主轴MSS-2008RA产品尺寸
气动主轴MSS-2008RA产品扭矩图

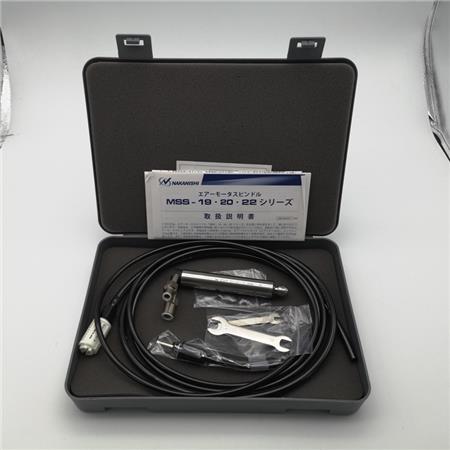

气动主轴MSS-2008RA产品标准配置
弹簧夹头ф3.0mm(CHA-3.0) 夹头螺母(K-265)
扳手(12×14)：2把 软管(K-204)(R型)：2m
软管(K-215)(RA型)：ф6mm×2m
软管(K-216)(RA型)：ф8mm×1m
消音器(K-209)(R型)
消音器(K-208)(RA型)
备注：使用气动主轴一定要使用空气过滤器，推荐使用型号为：AL-M1202

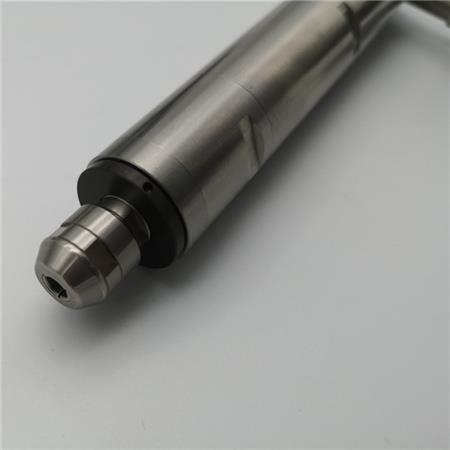

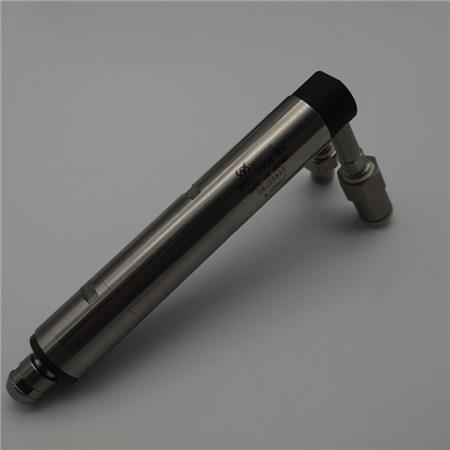

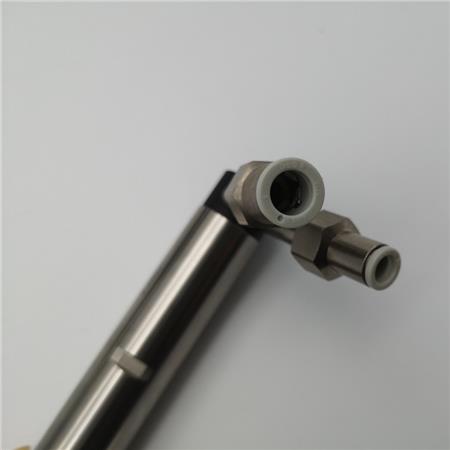

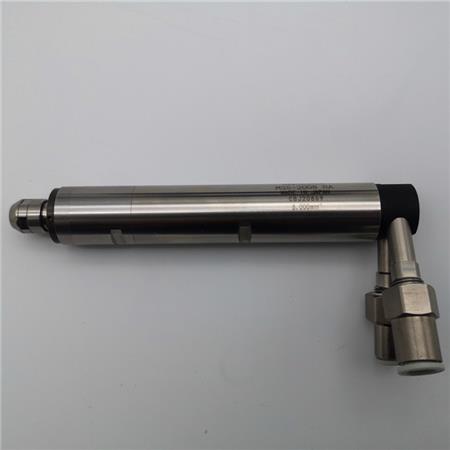

气动主轴MSS-2008RA产品实拍
