?铍铜合金材质针管钻孔用NAKANISHI高速主轴E2000系列NR-2551

PCB针管钻孔用NAKANISHI高速主轴E2000系列，使用NR-2551主轴对铍铜合金进行钻孔加工，高精度1 μm、50000转高转速、体积小，钻头不易断，更贴近工件，有效的进行钻孔加工。相比走心机机床主轴切削速度提高了2.4倍。

行业：电子行业，用于PCB

交叉孔径：直径0.09/0.10/0.15mm

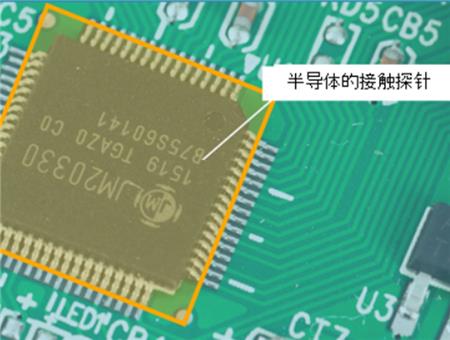

加工对象：半导体接触探针针管

加工方案：

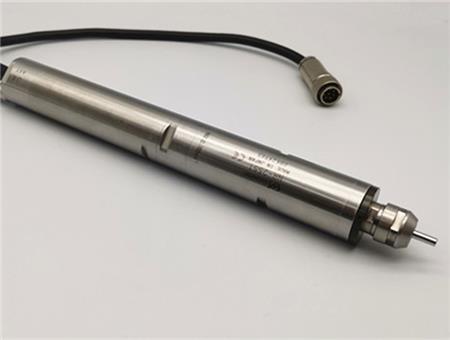

使用NAKANISHI主轴马达：NR-2551＋EM25N-5000-J4

机器： 自动车床 TSUGAMI P034

刀具： φ 0.09 mm 钻刀

工件：铍铜合金（BeCu）

　　孔加工： φ 0.09

　　深度1 mm, 通孔,间隔0.03 mm

　　切削速度： 5.6 m/min

        转速： 20,000转/min

　  选择NAKANISHI主轴优势：

    1.因为钻刀很小，如果主轴跳动过大容易折断

　　高精度主轴（1 μm以内) 能进行高精密钻孔加工。

    2.小直径

　　工件是细长的，如果留出部分过长容易发生偏摆；

      因此主轴越细则可越靠近工件，以缩短工件留出的长度。

     小直径主轴NR-2551,直径25mm，可接近夹头底部有效地进行钻孔加。

　　3.高转速

　　高转速可达到高进给速度，从而提高钻孔效率

　　津上交叉旋转刀具，Max. 8000转/min → 切削速度: 2.3 m/min

　　NAKANISHI高速主轴NR-2551 + EM25N-5000-J4

　　使用20000转/min， (Max. 50000转/min) →切削速度: 5.6 m/min

　　切削速度提高了2.4倍。
