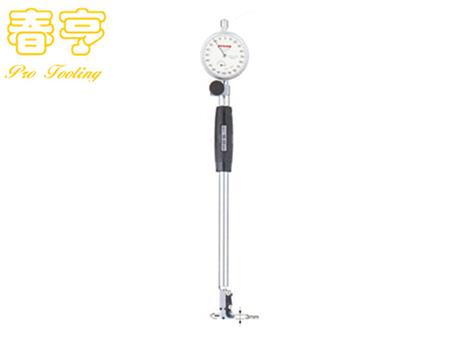

PEACOCK盲孔内径量规
PEACOCK盲孔内径量规
PEACOCK盲孔内径量规
产品特性:
盲孔测量,测头为超硬合金,耐磨耐用。
推荐使用日本孔雀PEACOCK量表
17Z，57B（目量0.01mm）
15Z，5F（目量0.001mm）
产品参数:
型 式 | 測定範囲 | 有効測定 | 広範囲 | 隣接誤差 | 繰返し | 換えロッド | 換えワッシャ |
CG-1 | 18～35 | 1.2 | 5 | 2 | 2 | 2とび , 9 | 0.5, 1 ×1 |
CG-2 | 35～60 | 1.2 | 5 | 2 | 2 | 5とび , 6 | 0.5, 1, 2, 3 ×1 |
CG-3 | 50～100 | 1.2 | 5 | 2 | 2 | 5とび , 11 | 0.5, 1, 2, 3 ×1 |
CG-3C | 50～150 | 1.2 | 5 | 2 | 2 | 5とび , 11 | 0.5, 1, 2, 3 ×1 |
CG-4 | 100～160 | 1.2 | 5 | 2 | 2 | 10とび , 7 | 1, 2, 3, 4 ×1 |
CG-5 | 160～250 | 1.2 | 5 | 2 | 2 | 10とび , 10 | 1, 2, 3, 4 ×1 |
CG-6 | 250～400 | 1.2 | 5 | 2 | 2 | 10とび , 16 | 1, 2, 3, 4 ×1 |

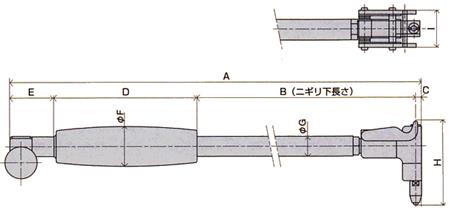

产品尺寸:
外观尺寸图 | |||||||||
型 式 | A | B | C | D | E | F | G | H | I |
CG-1 | 246 | 150 | 3 | 70 | 23 | 20 | 10 | 18～35 | 13 |
CG-2 | 246 | 150 | 3 | 70 | 23 | 20 | 10 | 35～60 | 18 |
CG-3 | 246 | 150 | 3 | 70 | 23 | 20 | 10 | 50～100 | 20 |
CG-3C | 246 | 150 | 3 | 70 | 23 | 20 | 10 | 50～150 | 20 |
CG-4 | 380.5 | 251.5 | 3 | 100 | 26 | 25 | 16 | 100～160 | 50 |
CG-5 | 380.5 | 251.5 | 3 | 100 | 26 | 25 | 16 | 160～250 | 70 |
CG-6 | 533 | 400 | 4.5 | 100 | 26 | 25 | 16 | 250～400 | 100 |
