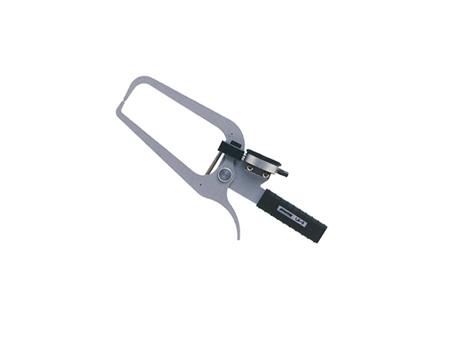

Peacock带表外卡规LA-5    测量范围0-50mm

孔雀peacock带表外卡规LA-5，喉深150mm，测量范围0-50mm，精度0.05mm，适用于厚度测量，外径测量等。这种简单测量仪器非常适合测量通常被认为难以测量的区域的外径和厚度。

Peacock带表外卡规型号及参数

LA系列带表外卡规产品型号及参数
型 式 LA-1带表外卡规 目 量 0.1mm 測定範囲 0～80mm 測定深さ 120mm
型 式 LA-2带表外卡规 目 量 0.1mm 測定範囲 0～80mm 測定深さ 240mm
型 式 LA-3带表外卡规 目 量 0.1mm 測定範囲 0～80mm 測定深さ 400mm
型 式 LA-4带表外卡规 目 量 0.05mm 測定範囲 0～50mm 測定深さ 90mm
型 式 LA-5带表外卡规 目 量 0.05mm 測定範囲 0～50mm 測定深さ 150mm
型 式 LA-6带表外卡规 目 量 0.01mm 測定範囲 0～10mm 測定深さ 60mm
型 式 LA-7带表外卡规 目 量 0.01mm 測定範囲 0～60mm 測定深さ 85mm 便利なフレーム    移動式
型 式 LA-8带表外卡规 目 量 0.1mm 測定範囲 0～80mm 測定深さ 130mm
型 式 LA-9带表外卡规 目 量 0.1mm 測定範囲 0～30mm 測定深さ 100mm
型 式 LA-10带表外卡规 目 量 0.01mm 測定範囲 0～20mm 測定深さ 100mm 下部先端    φ10mmフラット

仕  様
型 式		目  量 (mm)	測定范围 (mm)	指示誤差 (mm)	測定深度 (mm)	主要寸法 (mm)
						H 1	H 2	H 3	H 4
LA-1		0.1	0～80	±0.2	120	25	40	25	40
LA-2		0.1	0～80	±0.2	240	48	57	48	57
LA-3		0.1	0～80	±0.2	400	60	60	58	79
LA-4		0.05	0～50	±0.15	90	30	40	30	40
LA-5		0.05	0～50	±0.15	150	38	57	15	21
LA-5S		0.05	0～10	±0.15	120	1.5	10	34	34
LA-6		0.01	0～10	±0.03	60	2.5	18	2.5	18
LA-7		0.01	0～60	±0.03	85	20	20	15	15
LA-8		0.1	0～80	±0.2	130	-	-	-	-
LA-9		0.1	0～30	±0.2	100	2	12	2	12
LA-10		0.01	0～20	±0.03	100	28	28	28	28
各部名称

LA系列外卡规
型 式 LA-11带表外卡规 目 量 0.1mm 測定範囲 0～50mm 測定深度 125mm
型 式 LA-13带表外卡规 目 量 0.1mm 測定範囲 0～130mm 測定深度 235mm
型 式 LA-14带表外卡规 目 量 0.01mm 測定範囲 100～150mm 測定深度 70mm
型 式 LA-20带表外卡规 目 量 0.1mm 測定範囲 0～80mm 測定深度 125mm
型 式 LA-21带表外卡规 目 量 0.1mm 測定範囲 0～80mm 測定深度 220mm
型 式 LA-22带表外卡规 目 量 0.1mm 測定範囲 0～80mm 測定深度 250mm
型 式 LA-23带表外卡规 目 量 0.1mm 測定範囲 0～80mm 測定深度 300mm
型 式 LA-24带表外卡规 目 量 0.1mm 測定範囲 0～100mm 測定深度 600mm 最大間口500mm
型 式 LA-31带表外卡规 目 量 0.01mm 測定範囲 0～20mm 測定深度 125mm

仕  様
型 式		目  量 (mm)	測定範囲 (mm)	指示誤差 (mm)	測定深度 (mm)	主要寸法 (mm)
						H 1	H 2	H 3	H 4
LA-11		0.1	0～50	±0.2	125	2	5.5	2	5.5
LA-13		0.1	0～130	±0.3	235	134	134	15	37
LA-14		0.01	100～150	±0.03	70	-	-	-	-
LA-20		0.1	0～80	±0.2	125	17	11	17	11
LA-21		0.1	0～80	±0.2	220	66	69	12	10
LA-22		0.1	0～80	±0.2	250	28	23	62	62
LA-23		0.1	0～80	±0.2	300	45	50	48	43
LA-24		0.1	0～100	±0.4	600	300	300	100	100
LA-31		0.01	0～20	±0.03	125	60	63	-	-
各部名称
