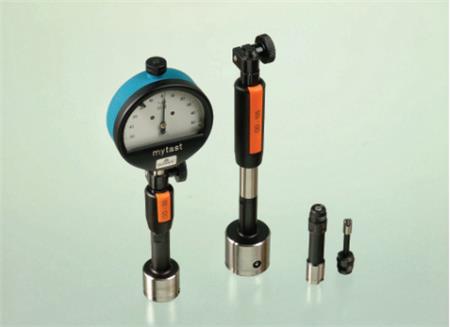

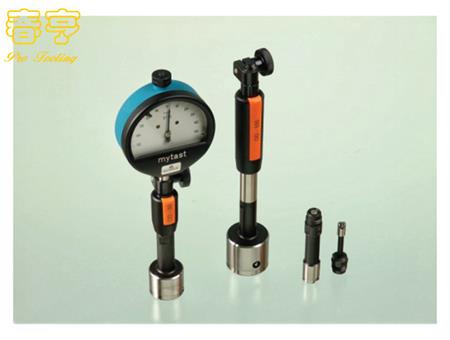

德国SCHWENK    OD柱内径塞规

    OD内径塞规是一款机械型、两点接触式内径测量系统，适合于手动和自动测量。每一个测量规都是根据指定的直径和相应的公差特别订做。OD内径塞规是一款稳定的、操作简单的内径测量仪。

 OD内径塞规功能

    （1）对中

    在孔内测量时，OD柱面的表面线与测量仪自动对中。柱面的长度根据直径的大小选定，以获取理想的对中效果。

    （2）测量行程的转移

    带有测量触点的探头置于柱塞规中。探头被锥形的测针分开，测针的材质为耐磨擦的钨钢。

    与被测物的测量触点移动，将移动量转移锥形测针，随着测针的移动，移动量会直接在与之接触的显示表上显示出来。锥形测针通过精密磨削加工而成，很好的保证的测量。

OD内径塞规的优点

    （1）精度高

    选择内径量仪的，主要看它的重复。OD柱塞规的重复为0.5~1um

    （2）操作简单

    OD柱塞规测量内径时，不需要通过显示表查找反转点，因此操作简单，对操作人员没有技术要求。

    （3）高测量稳定性

    OD柱塞规，为被测孔量身订做，测量过程中自动对中，因此，没有人为误差。

    （4）快速测量过程

    将柱塞规塞入到被测孔中，即可马上读出测量值，因此，使用OD柱塞规可在短时间内完全大批量零件的测量。

    （5）灵活性强

    所有OD柱塞规的测头与手柄的连接都是M11*0.75，所以灵活性很大，手柄可接所有的柱塞规。另外，也可以选择带角度的手柄或测量深度延长杆，以满足不同的测量需求。

    （6）无倾斜

    OD柱塞规测头的圆柱面设计，可保证测量过程中，无倾斜。

    （7）耐用，使用寿命长

    OD柱塞规测头选用加硬工具钢，磨削加工到所需的直径，因此，非常适合于加工中使用。

    如果客户有需要，测头也可采用镀铬，更耐磨损。

    测头的接触部分采用钨钢测球，锥形测针的材料为钨钢。

    （8）校正简单

    OD柱塞规的校正，通常在测量前进行，只需要使用环规或千分尺就可以校正。

    （9）十字架测头

    为了确保测量的准确性及操作的方便，130mm以上的测头设计成十字架式。

    130~500mm盲孔的直径测量可选配短的对中板。

OD内径塞规特殊设计

    为了适应各种测量，OD柱塞规内径测量系统提供了多种选择。

    - 加大或减小测量行程

    - 更小的测量公差

    - 测头接触部分选用特别材质，如合成物、陶瓷、红宝石、镀铬等

    - 测头接触部分可根据客户需要设计成特殊形状，如加大直径的磨菇型触头、锥形触头等

    - 测头圆柱面镀铬

    - 特殊倒角，如用于自动测量

    - 用于多边形工件的三点设计柱塞规

    - 其它特殊测量方案，如锥度测量时，采用一个测头内多个测量轴。如平行距离测量，用于测量沟槽或轮廓。

OD内径塞规配件

    手柄：

    - 不同长度

    - 夹持柄径为8 h6或3/8”

    - 用于电子探头等

    - 带反弹装置，收回测量力

    深度延长杆：延长杆采用镀镍材料，用于测量较深的孔。大于4mm的孔适用

    角度配件：用于较难到达的内径的测量

    深度止位块：用于特殊深度内径的测量，采用深度止位块，可获取更高的稳定性

    测试台：用于静止测量

    浮动手柄：适合于自动测量站和自动测量台

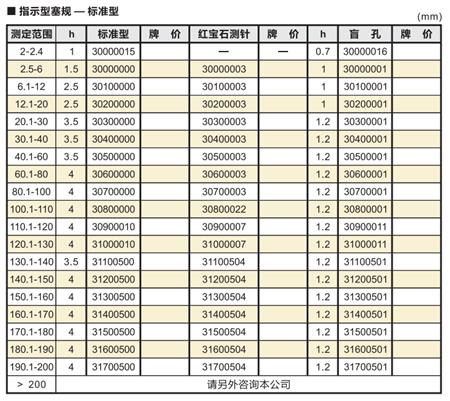

OD内径塞规标准型参数
