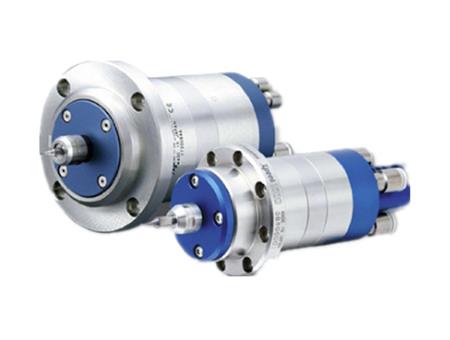

NAKANISHI中西12万转高速气浮轴承主轴Xpeed1200

气浮轴承主轴Xpeed1200产品特点

     ○追求极致的加工精度

    ○使用微小先端工具，可以延长使用寿命提高加工精度

    ○装载精密加工成型的轴与轴承，有效抑制偏芯振动，实现高回转精度

    ○对微小孔径加工、陶瓷、超硬合金等的内面切削等高精度加工

    ○由于使用了轴浮无接触回转结构，对主轴的延长使用寿命起到很大帮助

气浮轴承主轴Xpeed1200产品规格

主体安装方法：法兰安装（M3螺栓,8个定位点，45度角）

轴承类型：气浮轴承，适当空气压力：0.6MPa

空气轴承耗气量：80NL/min

空气涡轮适当空气压力：0.25-0.55MPa

空气涡轮耗气量：300NL/min

轴承承载能力：径向25N,轴向小于70N(气浮轴承供气压力0.6MPa)

可用ZUI大直径：小于2.0mm 磨石（4.0mm柄）

软管直径：轴承用φ4mm (2处连接处）

            间断空气供应φ4mm (2处连接处）

            涡轮供气φ6mm   (2处连接处）

气浮轴承主轴Xpeed1200产品主要参数

气浮轴承主轴Xpeed1200产品尺寸

< 标准配件 >

l  夹头4.0mm (CHA-4.0AA)  夹头螺母 (CHN-3A)

l  阶梯式测试棒（2.0mm x4.0mm x34L）：1支。

l  棒形扳手（K- 277）：1只 扭力扳手（10毫米）：1只。

l  六角扳手（2 mm）：1只。

l  内六角按钮头螺栓（M3x5L）：1只

l  垫片（M3）：1件。

<可选配件 >

l  可选夹头 (CHA 系列) : 0.5~4.0mm
