螺纹环规和螺纹塞规的使用方法图解

    螺纹塞规、螺纹环规使用的操作方法图解，通过螺纹塞规、螺纹环规的规范使用可以保证测量结果的准确性。螺纹塞规使用者应根据操作规范要求，确保操作过程正确，并负责仪器的维护和保养。

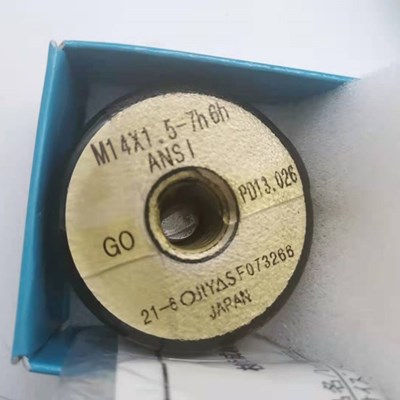

    螺纹规又称螺纹通止规、螺纹量规，通常用来检验判定螺纹的尺寸是否合格。 螺纹规根据所检验内外螺纹分为螺纹塞规和螺纹环规，目前我们所使用的只有螺纹塞规。

    螺纹环规和螺纹塞规的使用方法

    1、选择螺纹规时，应选择与被测螺纹相匹配的规格。

    2、使用前，先清理干净螺纹规和被测螺纹表面的油污、杂质等。

    3、使用时，使螺纹规的通端（止端）与被测螺纹对正后，用大拇指与食指转动螺纹规或被 测零件，使其在自由状态下旋转。通常情况下 （无被测零件的螺纹的图示说明时） ，螺纹 规（通端）的通规可以在被测螺纹的任意位置转动 ,通过全部螺纹长度则判定为合格，否 则为不合格品 ;在螺纹规（止端）的止规与被测螺纹对正后，旋入螺纹长度在 2 个螺距之 内止住为合格， 不可强行用力通过， 否则判为不合格品。 （有被测零件的图示说明时，应按照图示说明做判定。

）

    4、检验工件时旋转螺纹规不能用力拧，用三只手指自然顺畅地旋转，止住即可，螺纹规退 出工件最后一圈时也要自然退出， 不能用力拔出螺纹规 ,否则会影响产品检验结果的误差 , 螺纹规的损坏。

    5、使用完毕后，及时清理干净螺纹规的通端（止端）的表面附着物，并存放在工具柜的量 具盒内。

    螺纹环规和螺纹塞规的使用注意事项

    1、被测件螺纹公差等级及偏差代号必须与塞规标识公差等级、偏差代号相同，才可使用。

    2、只有当通规和止规联合使用，并分别检验合格，才表示被测螺纹合格。

    3、应避免与坚硬物品相互碰撞，轻拿轻放，以防止磕碰而损坏测量表面。

    4、严禁将螺纹规作为切削工具强制旋入螺纹，避免造成早期磨损。

    5、螺纹规使用完毕后，应及时清理干净测量部位附着物，存放在规定的量具盒内。

    螺纹环规和螺纹塞规的使用维护和保养

    1、每月定期涂抹防锈油，以保证表面无锈蚀、无杂质（我们的螺纹规使用频繁且所 处环境干净无需上油保护）。

    2、所有的螺纹规必须经计量校验机构校验合格后并在校验有效期内，方可使用。

    3、损坏或报废的螺纹规应及时反馈处理，不得继续使用。

    4、经校对的螺纹规计量超差或者达到计量器具周检期的螺纹规，由计量管理人员收回并做相应的处理。
