西铁城走心机挂架8万转高频铣动力头BM-319核心优势

西铁城走心机挂架8万转高频铣动力头BM-319核心优势

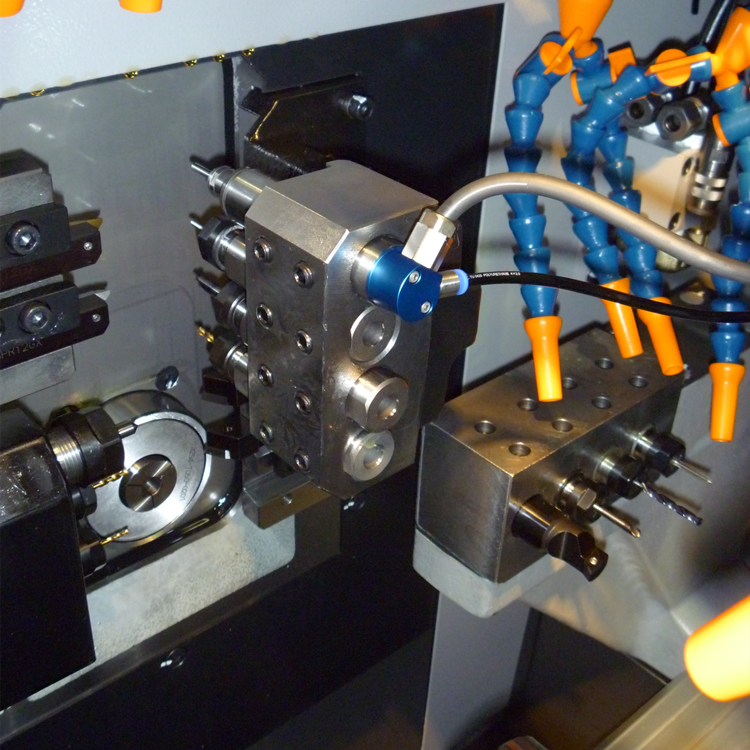

BM-319为日本 NAKANISHI 中西 iSpeed3 系列原装高频铣，专为西铁城 Cincom 全系列走心机侧挂架、刀座工位量身开发，φ19.05mm 标准外径完美匹配西铁城 L12/A20/L20X/L32 等机型挂架刀孔，搭配变径套即可兼容 20/25mm 大孔径刀座，无需机床拆改、不遮挡送料与背轴运动空间。

原装陶瓷高速轴承 + 无碳刷静音电机，最高 80000rpm 无级调速，主轴旋转跳动≤1μm，专攻微细侧孔、铣槽、梅花槽、微小螺纹、高速去毛刺，解决西铁城走心机原厂侧铣转速不足、加工振纹、孔口崩边、毛刺量大、尺寸一致性差等痛点，单台挂架可一拖 2 / 一拖 3 、一拖四多铣头交替作业，一次装夹完成全部侧面精密工序，大幅缩短换刀节拍，提升精密小件量产效率。

五大核心产品优势

1. 西铁城挂架专属紧凑机身，安装零干涉




整机外径仅 19.05mm，轻量化 210g 直柄出线结构，适配走心机狭小挂架工位；尾部线缆后置不挤占刀塔行程，前后伸出长度可自由微调，加工长、短小件均无碰撞干涉，无损加装、不改动机床原有结构，新手半小时完成固定调试。

2. 8 万转高速切削，微米级加工精度

最高转速 80000rpm，140W 稳定输出功率，主轴振摆严格控制在 1μm 以内；适配 0.5–4mm 小径钻头、铣刀、丝锥，高速轻切削大幅降低切削阻力，加工钛合金、铍铜、不锈钢、紫铜无震纹，槽壁、内孔光洁度显著提升，尺寸公差稳定 ±0.001mm。

3. 陶瓷轴承 + 无碳刷电机，耐用免高频维护

内置高刚性陶瓷轴承，耐磨、低发热、热变形极小，寿命为普通钢轴承 2 倍；无碳刷驱动设计，无碳粉粉尘污染、无磨损更换需求，连续 24 小时量产温升≤35℃，长时间批量加工精度不漂移，降低停机维保成本 30% 以上。

4. 一拖多联动，单机产能翻倍

搭配 MSIY-B80 专用控制器，单台控制器可驱动 2–3 支 BM-319 同步工作，挂架多工位分工：一支钻微孔、两支铣异形槽，工序并行无需停机换刀，单件加工提速 40%，日均产能提升 300 件以上，适配大批量精密零件量产。

5. 全材质通用，覆盖多行业微细加工

兼容 TC4 钛合金、316 不锈钢、铍铜、紫铜、铝合金、PEEK、陶瓷等软硬材料，钻 0.2mm 超微孔、铣 M0.5 微小螺纹、加工梅花定位槽、侧壁去毛刺一步成型，杜绝二次人工修毛刺工序，节省后处理人工成本。

详细规格参数

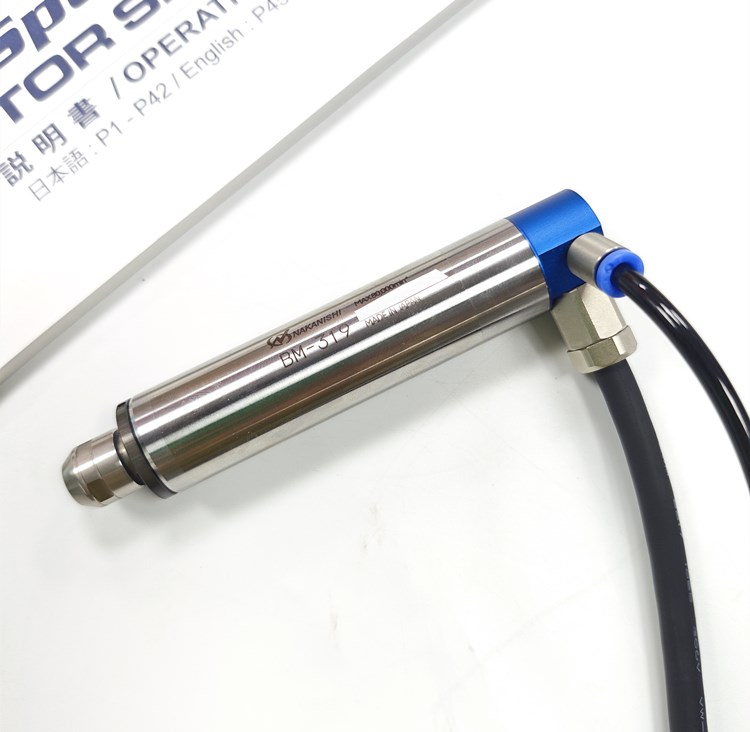

品牌产地：NAKANISHI中西原装

主轴型号： BM-319（直柄挂架款）

主轴外径： φ19.05mm

最高转速： 80000 r/min（1000–80000 无级可调）

额定输出功率： 140W

主轴旋转跳动： ≤1μm

夹持刀具柄径： φ0.5–4.0mm（配套原装夹头）

机身重量： 210g

轴承类型： 高速陶瓷轴承

驱动电机 ：无碳刷静音电机

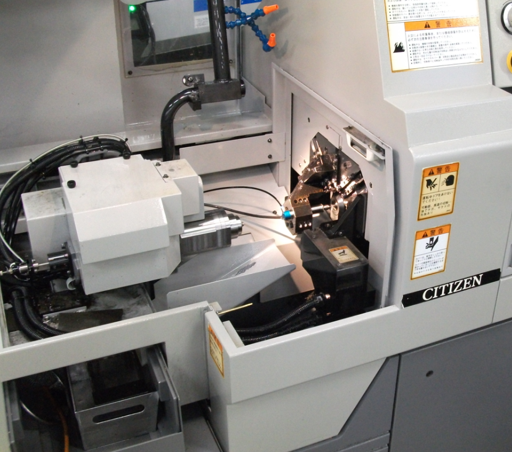

适配机床： 西铁城 L12/A20/L20W/L20X/L32 全系列走心机挂架

配套控制器：  MSIY-B80 一拖多控制器

标准配件： 原装夹头、扳手、固定衬套、冷却转接嘴

适配西铁城走心机机型清单

西铁城 L12 系列

西铁城 A20、A25 系列

西铁城 L20W / L20X 爆款机型

西铁城 L32 大孔径走心机

补充：挂架刀座 25/25.4mm 机型，配套变径衬套即可直接安装，无需定制刀座。

主流加工应用场景

1. 医疗精密零件（钛合金 / 不锈钢）

骨科骨钉梅花槽、牙科基台、微型植入螺钉、穿刺针微孔；8 万转铣削无毛刺，对称度稳定，符合医疗件洁净度、高精度标准，不良率降至 0.5% 以内。

2. 3C 电子微型元件

射频 PIN 针、镜头轴套、穿戴设备端子、连接器微小插孔；稳定加工 0.2–0.5mm 微孔，薄壁件加工不变形，断刀率大幅降低。

3. 新能源汽车导电件

高压充电桩紫铜插针、接线端子、铜插孔侧铣；高速切削抑制铜材毛刺，导电面粗糙度达标，省去人工去毛刺工序，产能直接翻倍。

4. 精密五金 & 仪表轴类

微小阀芯、钟表轴、传感器配件、微型模具型芯；铣窄槽、倒角、侧平面一次成型，成品光洁度 Ra0.8 以内。

5. 塑胶 / 陶瓷非金属件

PEEK、氧化铝陶瓷微细钻孔、开槽，低切削力避免材料崩裂。

六、安装说明（西铁城挂架快速加装）

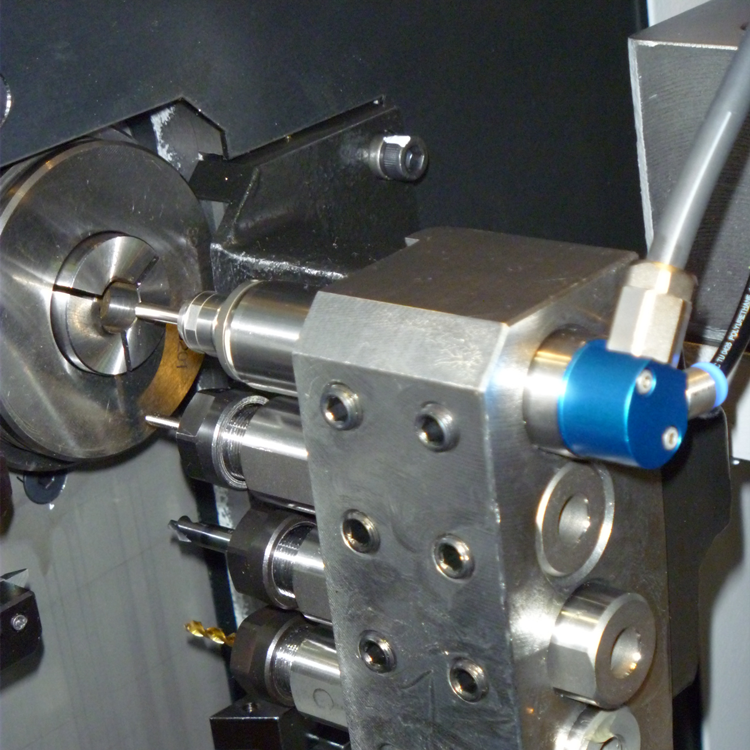

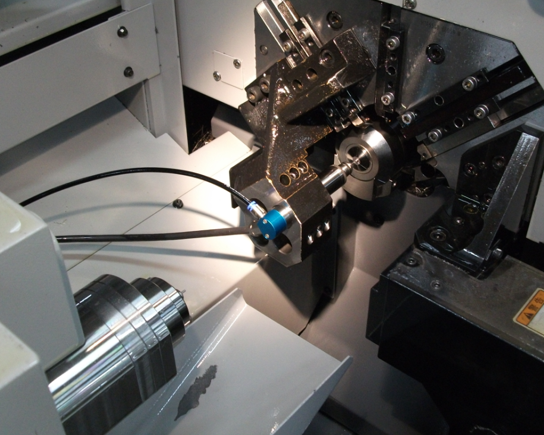

将 BM-319 主轴直柄装入走心机挂架刀座孔，匹配 φ19.05 标准孔径；孔径不符加装配套变径衬套锁紧；

调整主轴前端伸出长度，避开主轴、送料机干涉位置，紧固侧压螺丝；

尾部信号线连接 iSpeed3 控制器，控制器接入机床 24V 信号，实现 CNC 程序联动启停、转速分段控制；

外接冷却万向管对准刀具切削点，开机试跑检测跳动，微调锁紧力度即可量产。

七、产品配套方案

单工位基础套装：BM-319 主轴 1 支 + 原装夹头套装 + 单通道控制器

一拖二量产套装：BM-319 主轴 2 支 + 变径衬套 2 套 + B80 一拖二控制器

一拖三高效套装：BM-319 主轴 3 支 + 全套夹头 + 一拖三多通道控制器

增值服务：上门机床改装调试、刀具工艺方案指导、整机质保 1 年

八、采购优势

日本 NAKANISHI 原装正品，现货库存，24 小时内发货；

西铁城走心机改装成熟方案，数百条量产落地案例；

免费提供机床适配选型、加工工艺优化支持；

全国上门安装调试，1 年整机质保，原厂配件供应；

批量采购阶梯优惠，量大可配套专属加工工艺手册。
