一文读懂超声波切割刀技术原理

文章出处:深圳市春亨工具仪器有限公司 人气:-发表时间:2021-10-18 10:41:00

    一文读懂超声波切割刀技术原理


    超声波切割刀的工作原理与传统意义上的切割完全不同。它是利用超声波的能量,将被切割材料的局部加热熔化,从而达到切割材料的目的。所以超声波切割不需要锋利的刃口,也不需要很大的压力,不会造成被切割材料的崩边、破损。同时,由于超声波切割刀在做超声波振动,摩擦阻力特别小,被切割材料不易粘在刀片上。这对粘性和弹性材料、冰冻材料,如食品,橡胶等,或不便加压力的物体切割,特别有效。

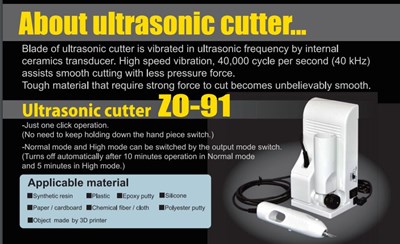

                                                                                          图为本多超声波切割刀ZO-91


    超声波切割刀基本构成是超声波控制器、变幅杆、切割刀(工具头),驱动电源。超声波驱动电源将市电转换成高频高电压交流电流,输给超声波换能器。超声波控制器其实就相当于一个能量转换器件,它能将输入的电能转换成机械能,即超声波。其表现形式是换能器在纵向作来回伸缩运动。伸缩运动的频率等同于驱动电源供出的高频交流电流频率。变幅杆的作用一是固定整个超声波振动系统,二是将换能器的输出振幅放大。


    切割刀(工具头)一方面进一步放大振幅,聚焦超声波。另一方面是输出超声波,利用切割刀的类似刃口,将超声波能量集中输入到被切割材料的切割部位。该部位在巨大超声波能量的作用下,瞬间软化、熔化,强度大大下降。此时,只要施加很小的切割力,就可达到切割材料的目的。


                                                                          图为本多超声波切割刀USW-335


    切刀式超声波切割刀是直接将超声波能量加载到切刀上,切刀就变成一把带有超声波的切刀 。在切割材料时,材料主要是被超声波能量软化和熔化的,切刀的刃口只是起到切缝定位、超声波能量输出、分隔材料的作用。这种切割方式适用于粗、厚、长等不方便设置砧板的材料的切割。如炼胶机输出的生胶分切,管子切割,冻肉、糖果、巧克力切割,印刷线路板,或手持式切割机等等。



                                                                                      塑胶超声波切割刀


    超声波切割刀适用于:如炼胶机输出的生胶分切、管子切割、冻肉、糖果、巧克力切割、印刷线路板、工业、首饰业、塑料制品加工、食品加工、印刷工业、汽车工业天然纤维分割(可分细线路)、合成纤维深挖(多层电路切断)、塑料外壳加工、薄的人造树脂括漆(适合大面积)所有型式的纸张和底胶片原产地(中国)或手持式切割机等等。超声波切割刀的用途还可以扩展,如挖孔,铲挖,刮漆,雕刻,分条等等。



                                                                                        本多超声波切割刀ZO-95


    目前国内使用较多的超声波切割刀品牌主要就是日本中西超声波切割刀何日本本多超声波切割刀这两款,亲着具有产品质量好,使用寿命长,重量轻,方便携带的优势。占有国内超声波切割市场80%的市场份额,价格便宜,使用简单,维护成本低。这两款超声波


此文关键字:超声波切割刀,超声波切割刀原理
