春亨工具：直联主轴和皮带主轴差异分析

　　直联主轴和皮带主轴工作原理及优缺点分析

1. 直联主轴工作原理




　　伺服电机的输出轴通过一个高精度的弹性联轴器与机床主轴直接连接，中间没有任何传动环节。电机转多快，主轴就转多快。

　　优点：

　　高转速：由于是直接驱动，没有传动部件的速度限制，可以实现极高的转速（常见12000-24000 RPM，甚至更高），非常适合小直径刀具（如小铣刀、钻头）的精加工。

　　高精度：没有皮带传动带来的反向间隙、拉伸或振动，定位精度和重复定位精度极高，能保证优异的表面加工质量。

　　高刚性：直接连接，传动链短，整体刚性好，在高速下也能保持稳定。

　　动态响应快：电机与主轴直接耦合，启停和加减速响应非常迅速。

　　缺点：

　　扭矩输出有限：受限于电机尺寸和转速，在低速时无法提供很大的切削扭矩，不适合重载粗加工。

　　发热严重：高速电机和主轴轴承会产生大量热量，必须配备精密的液体冷却系统（油冷或水冷）来控制热变形，否则会影响加工精度。

　　成本高：对轴承、电机和冷却系统要求极高，制造和维护成本都远高于皮带主轴。

　　对冲击敏感：刚性连接使得主轴对切削冲击更敏感，不当操作容易损坏精密轴承。

　　2. 皮带主轴工作原理

　　电机安装在主轴箱的一侧，通过多楔带（Poly-V Belt）或同步带（Timing Belt）和一套皮带轮将动力传递给主轴。通过更换不同尺寸的皮带轮，可以改变主轴的最高转速和扭矩。

　　优点：

　　高扭矩：可以利用“小带大”的减速比，在低速时获得巨大的扭矩输出，非常适合大吃刀量的重切削、粗加工。

　　成本效益：结构简单，技术成熟，制造成本和维护成本都非常低。更换一根皮带只需很少的费用和时间。

　　过载保护：在遇到极端负载时，皮带可能会打滑或断裂，这在一定程度上保护了昂贵的主轴和电机免受损坏。

　　减振缓冲：皮带本身具有一定的弹性，可以吸收一部分电机和切削带来的振动，使切削过程更平稳。

　　缺点：

　　转速上限低：受皮带离心力和强度的限制，转速通常不会太高（一般低于8000 RPM）。

　　存在能量损失：皮带传动存在摩擦和轻微的滑移，传动效率通常只有95%-98%。

　　精度和刚性较低：皮带有拉伸，存在反向间隙，传动刚性不如直联方式。皮带张力变化也会影响精度。

　　需要维护：皮带是易损件，长期使用后会老化、拉伸，需要定期检查和更换，并调整张力。

　　有噪音：皮带与皮带轮的摩擦会产生可闻的噪音。

　　如何选择？

　　选择哪种主轴取决于您的主要加工需求：

　　选择直联主轴，当您需要：

　　进行高速精加工（如3C行业、模具型腔精雕）。

　　使用小直径刀具（如小于Φ6mm）。

　　加工材料为铝、铜、复合材料等易切削材料。

　　对工件表面光洁度和尺寸精度有极高要求。

　　选择皮带主轴，当您需要：

　　进行重载粗加工，需要大扭矩来移除大量材料。

　　加工钢、铸铁、钛合金等难加工材料。

　　预算有限，追求更高的经济性。

　　加工中转速要求不高（通常在8000 RPM以下）。

　　现代发展趋势：

　　在一些高端机床上，出现了电主轴，它可以说是直联主轴的终极形式，将电机的转子直接套在主轴上，实现了真正的“零传动”，性能更优，但成本和技术要求也最高。

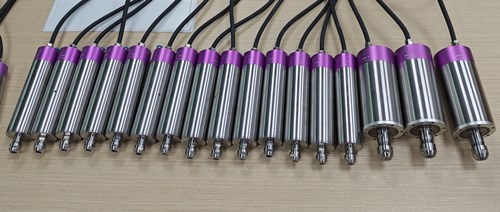

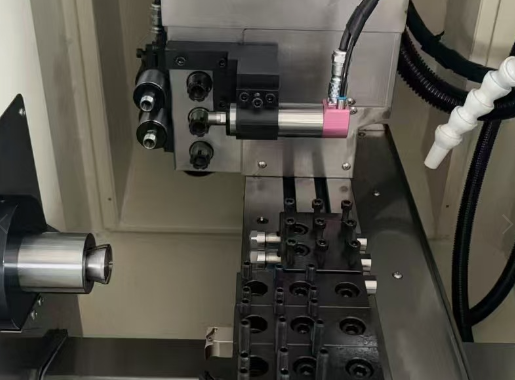

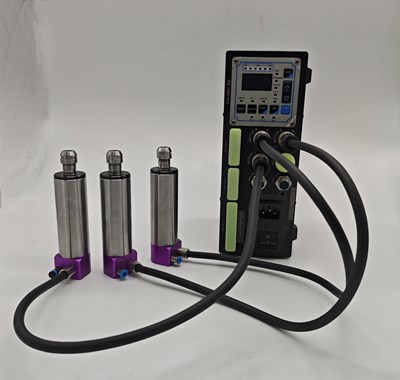

     深圳春亨工具专业提供高转速、高精度直联主轴，适用于小型数控机床、加工中心及自动化设备，完美解决小直径刀具精加工需求，提升表面光洁度与加工效率。
