nakanishi中西10万转高速气浮主轴ABT-1000产品介绍

nakanishi中西10万转高速气浮主轴ABT-1000产品介绍

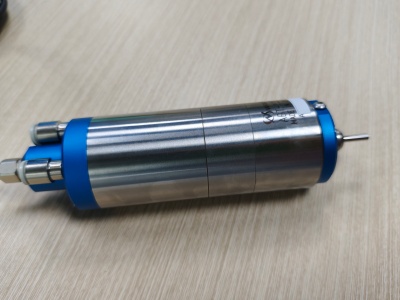

NAKANISHI中西高速气浮主轴ABT-1000 ，空气静压轴承非接触旋转，径向跳动≤1μm，最高转速 100000rpm，输出功率 88W，φ40mm 夹持安装，夹持刀具 φ0.5-4.0mm，内置转速传感器。适合半导体晶圆、精密模具、光学陶瓷的微细铣削、微孔加工、镜面精加工。两路独立气动供气，排气自冷却防尘，春亨工具原装正品供应，提供选型与技术服务。

ABT-1000气浮主轴核心特点

1. 气浮无接触旋转：空气静压轴承，轴与轴承无机械摩擦，跳动≤1μm，振动极低，寿命长。

2. 转速 100000rpm，功率 88W，涡轮叶片优化，低耗气量输出高扭矩。

3. 涡轮排气自冷却，发热小、热膨胀低；排气同时起到加工防尘效果。

4. 外径 φ40mm，体积小巧，夹持式安装，可加装加工中心、磨边机、自动化设备。

5. 内置磁性转速传感器（标配），输出转速脉冲信号，可外接系统监测转速；也可拆除传感器使用（选配）。

6. 两路独立气源：一路供给轴承悬浮，一路驱动涡轮旋转，气管简单接驳即可工作。

ABT-1000气浮主轴详细技术参数

产品型号：ABT-1000

主轴外径：φ40-mm

最高转速： 100000rpm

径向跳动： ≤1μm

输出功率： 88W

夹头系列 ： CHA-AA，夹持柄径 φ0.5-4.0mm（标配 φ3.0 夹头）

净重： 820g

轴承供气压力： 0.55MPa，耗气量 50NL/min

涡轮驱动气压 ：0.55MPa，耗气量 135NL/min

 轴承承载 ：径向≥20N；轴向≥35N

安装方式：外径夹持夹紧式

传感器：内置磁性转速检测（1 脉冲 / 转）

气源要求：干燥洁净压缩空气，需配过滤器 + 油水分离器，禁止含油含水，否则会损坏气浮轴承。

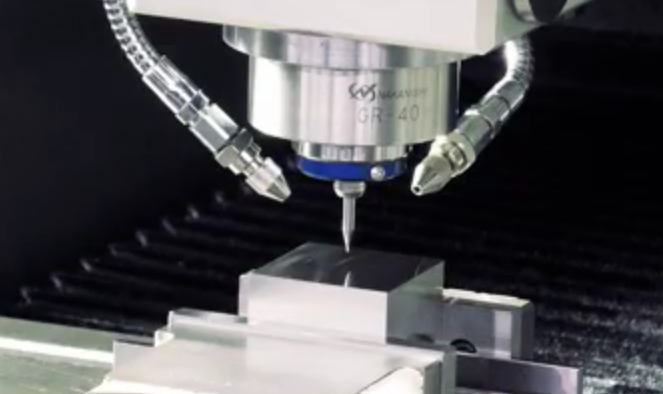

ABT-1000气浮主轴适用加工场景

1、半导体：硅晶圆边缘研磨、凹槽微细加工、晶圆微切削；

2、精密模具：高硬度模具钢镜面精加工，可实现 Ra0.03μm 表面粗糙度，可省去抛光工序；

3、光学零件：光学玻璃、陶瓷微孔、微细槽、精磨；

4、精密零部件：小型零件微孔钻孔、微细铣削、超精磨削；

5、走心机 / 加工中心加装，实现小刀具高速微加工；

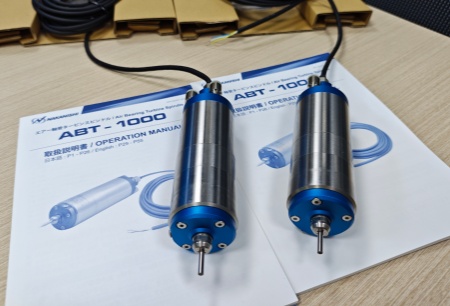

ABT-1000气浮主轴标准标配附件

- CHA-3.0AA 夹头、CHN-3A 夹头螺母

- 转速检测传感器线缆

- 专用扳手、六角扳手、保护盖、测试磨头

ABT-1000气浮主轴使用注意事项

1. 气源必须洁净干燥，严禁油雾混入，否则会造成气浮轴承堵塞损坏。

2. 刀具悬伸不宜过长，高转速下悬伸过大易振动、崩刀。

3. 负载不能超过径向 20N、轴向 35N，不适合重切削，适合**轻切削、磨削、微铣、微孔加工。

4. 两路气管独立供气，压力必须稳定在 0.55MPa。

ABT-1000气浮主轴同系列对比（ABT系列）

- ABT-1000：10 万转，88W，负载更大，适合模具、半导体微加工；

- ABT-1600：16 万转，63W，转速更高，负载偏小，适合更微小刀具加工。
