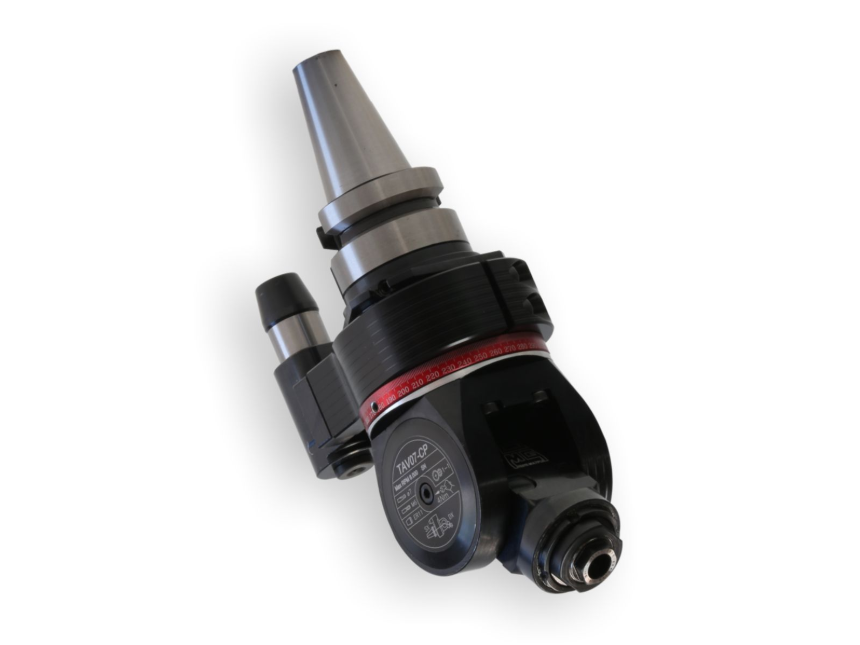

TA.CP 系列  TAV07.CP

轻型角度头，适用于紧凑型机床

产品概述

OMG TAV07.CP是意大利OMG公司TA.CP系列中具备角度调节功能的轻型角度头型号，调节范围可达+90°至-90°，专为换刀重量受限的小型及紧凑型数控机床研发，特别适用于需要加工多个不同角度斜面和侧孔的复杂零件。

TA.CP系列的核心设计理念是 “轻量而不妥协” 。与系列内其他型号一样，TAV07.CP的机身采用航空级铝合金材料制造，并通过优化的轻量化扭力臂系统大幅降低产品自重，完美解决了小型机床自动换刀装置（ATC）对刀具负载的严格限制问题。作为TA.CP系列中唯一具备连续角度调节功能的型号，TAV07.CP在保持轻盈机身的同时，提供了灵活的多角度加工能力。

内部传动系统采用格里森磨削伞齿轮与精密轴承，确保优异的刚性和最大加工精度。同时采用锥形防转销（V型止动臂螺栓） 设计，从根本上消除加工时可能出现的径向间隙，确保加工定位的精确性。

TAV07.CP适配DIN69871、BT、BBT、HSK、CAT等多种标准锥柄接口，可灵活安装于各类小型立式加工中心和紧凑型数控机床上。该型号尤其适合对加工角度灵活性有较高要求、需在一次装夹中完成多个倾斜面加工的数控加工场景。

TA.CP轻型角度头是为专门应用于小型机床而设计的，此类机床要求刀具小，并且有换刀重量限制。TA.CP系列角度头的重量轻、质量好并且可靠性高。

这条线的亮点是壳体采用航空铝合金，通过专门设计和轻量化扭力臂系统，来保持我们重切削产品系列的锥柄模块化特性。这种角度头的主要特点是能够在机床上进行钻孔、攻丝和铰孔操作。这套方案应用于对换刀重量有很大的限制的场合，或者生产成本必须非常有竞争力的场合。

主要特征

1.所有OMG的角度头一样，使用锥形定位销，消除任何间隙，而不像圆柱式定位销有间隙。

2.可以在已安装有标准角度头的机床上使用，是和标准系列角度头完整兼容的。

3.分度装置进行了优化设计，可以快速调整。

4.长效润滑。

5.渐开线格里森齿轮。

6.与这种新型角度头的性能和性能相比，它的重量大大减轻了。

7.可用于钻攻中心和小型加工中心。

8.新系列包含有加长的角度头。

9.锥柄DIN69871、BT、BBT、HSK均可选。

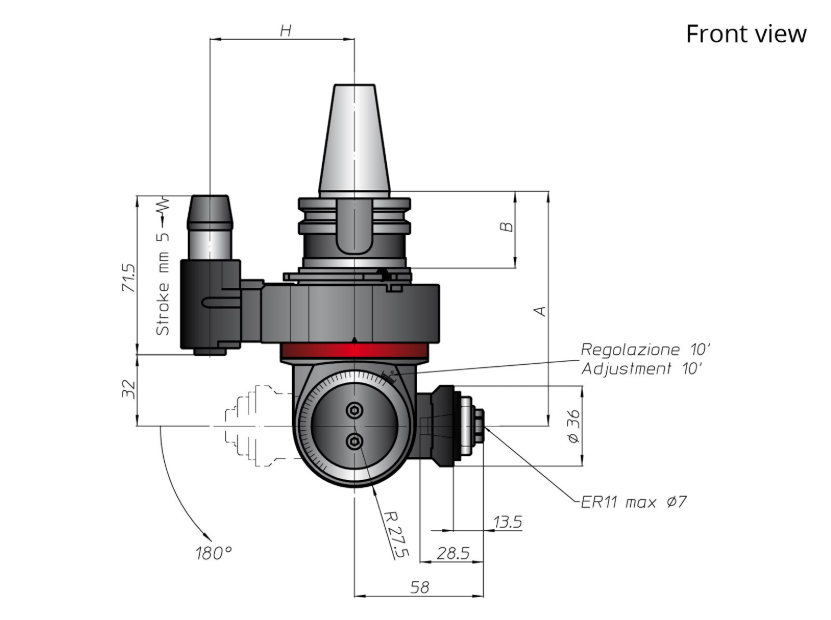

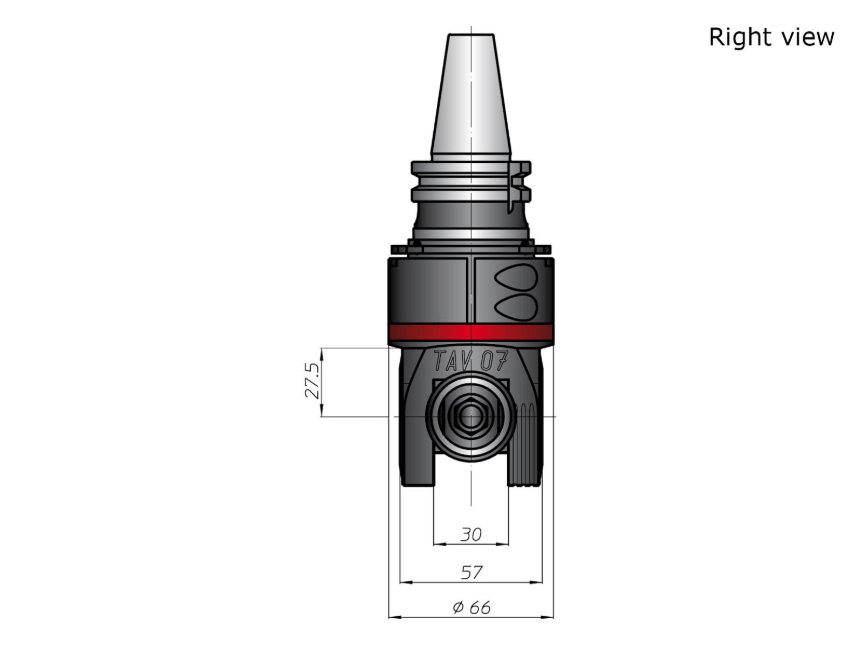

产品规格

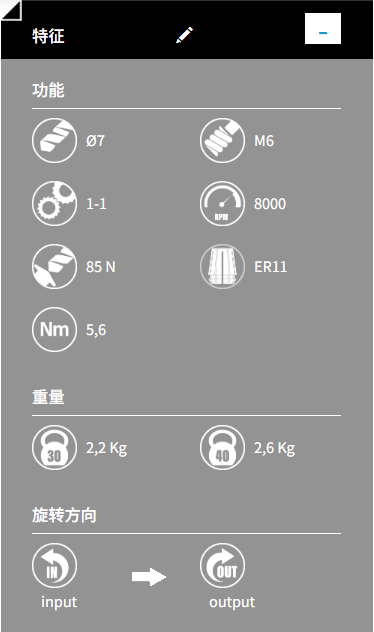

产品参数

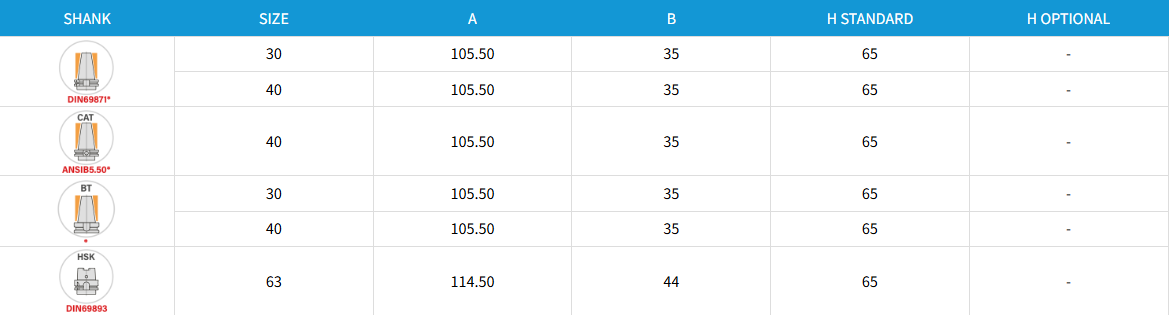

尾部适配刀柄

主要应用

TAV07.CP主要应用于换刀重量受限的小型数控机床，需在多角度倾斜面上执行钻孔（Φ7mm）、攻丝（M6）及铰孔等精密加工任务。

典型应用领域：

模具制造：塑胶模具、五金模具等复杂模具的斜顶孔、冷却水路斜孔及侧壁多角度特征的钻孔与攻丝加工。

汽车零部件制造：发动机缸体侧面斜油道孔、变速箱壳体多角度安装面、转向器壳体等复杂零件的一次装夹多面加工。

航空航天与精密制造：精密结构件、发动机附件安装座等需多角度钻孔和攻丝的高精度零件加工。

3C电子：精密金属结构件、外壳等需多侧面和斜面特征的小型精密零件加工。

通用机械零部件：各类阀体、泵体、支架等需多角度钻孔和攻丝的金属零部件加工。

核心应用优势：

解决多角度加工难题：±90°连续角度调节设计可轻松应对工件不同倾斜角度的斜面加工需求，避免多次装夹带来的误差累积。

拓宽小型机床加工能力：为小型数控机床增加灵活的多角度侧面加工能力，实现复杂零件一次装夹完成多特征加工。

批量生产降本增效：一次装夹完成多个角度面的加工，消除重复定位误差，缩短辅助时间；轻量化设计完美匹配自动换刀系统，尤其适合对生产成本敏感、需要最大限度减少工序和工装夹具的批量生产场景。
