TAL系列 TAL13

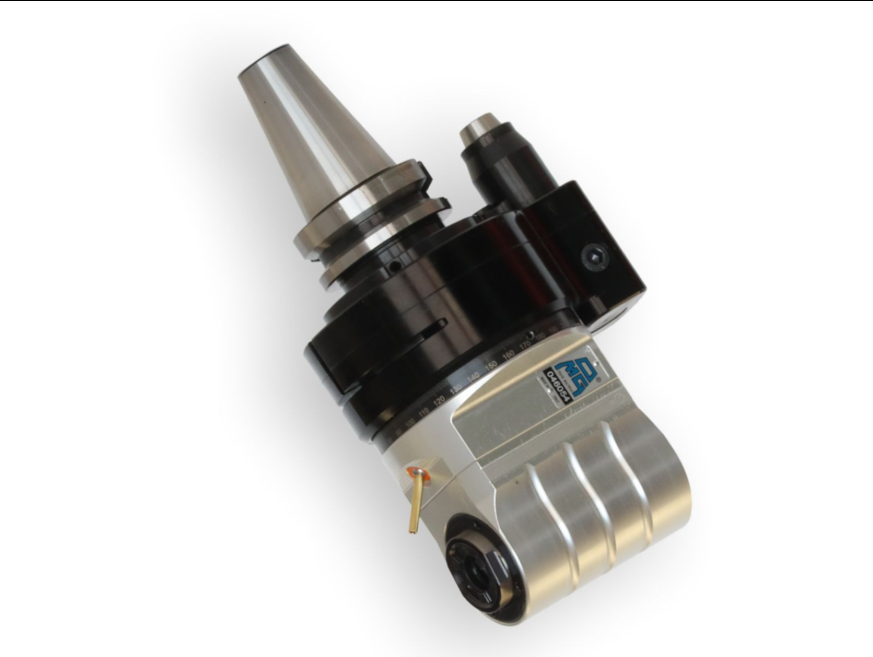

轻型角度头，适用于各种加工

TAL系列角度头采用铝制机身设计，适用于对重量有限制的加工需求。

                                适合钻孔、攻丝、铰孔、倒角和铣削操作，确保高效性与多功能性。

产品概述

产品定位：为换刀重量受限的小型CNC机床量身定制

OMG TAL13 是意大利 OMG 公司 TAL 轻盈系列（Light Series）中的一款轻型 90° 角度头。TAL 系列是新开发的产品系列，专为对自动换刀重量有限制的机床而设计。该系列采用航空铝合金制造机身，在显著减轻产品自重的同时，完整保留了 OMG 标准角度头的高可靠性和加工性能，实现了“轻而不弱”的设计目标。

TAL 系列从最小的 TAL07 到最大的 TAL26，提供多种不同型号。TAL13 是该系列中的主力型号，具备 Φ13 mm 钻孔和 M10 攻丝的中等规格加工能力。

核心加工能力

TAL13 具备最大钻孔直径 Φ13 mm、最大攻丝 M10 的加工能力，输出接口为 ER20 筒夹。该角度头最高转速可达 10,000 rpm，能够从容应对铝合金、铸铁、钢件等常见材料的侧面钻孔、攻丝及铰孔等精密加工任务。

轻量化与高刚性兼备

得益于航空铝合金机身设计，TAL13 在确保刚性的同时大幅降低了自重，精准匹配小型机床自动换刀系统的负载限制。内部采用格里森磨削伞齿轮及预紧的高精度角接触球轴承，确保轻量化的同时依然具备优异的刚性和旋转精度。

零背隙精密传动

采用锥形（V 型）防转销替代传统圆柱销，从根本上消除角度反向间隙，确保加工定位的精确性和重复性。

核心技术特点

1. 极致轻量化机身设计

TAL13 机身采用航空级铝合金制造，大幅降低产品自重，精准匹配小型机床自动换刀装置（ATC）的负载限制，实现安全、稳定的自动换刀。

2. 高精度传动与支撑系统

传动部件采用格里森（Gleason）工艺磨削的圆弧齿锥齿轮，配合预紧的高精度角接触球轴承，确保悬臂加工时的优异刚性和定位精度。

3. 零背隙防旋转设计

采用锥形（V 型）防转销替代传统圆柱销，与机床止动块紧密贴合后，从根本上消除加工时可能出现的径向间隙，显著提升抗扭强度和定位精度。

4. ER20 输出接口

采用 ER20 筒夹，通用性强，刀具更换方便，满足 Φ13 mm 钻孔及 M10 攻丝的加工需求。

5. 长效免维护润滑

采用高性能长效润滑脂进行终身润滑，传动部件无需定期更换润滑脂，有效降低设备维护成本。

6. 优化的分度系统

搭载优化的机内角度头定位系统，使安装和调整角度头更加轻松快捷，有效减少停机准备时间。

7. 广泛的兼容性与定制选项

锥柄接口：适配 DIN69871（30/40/45/50）、CAT（40/50）、BT（40/50）、HSK（63/80/100）等多种标准接口

输出端：ER20 筒夹

旋转方向：输入与输出同向

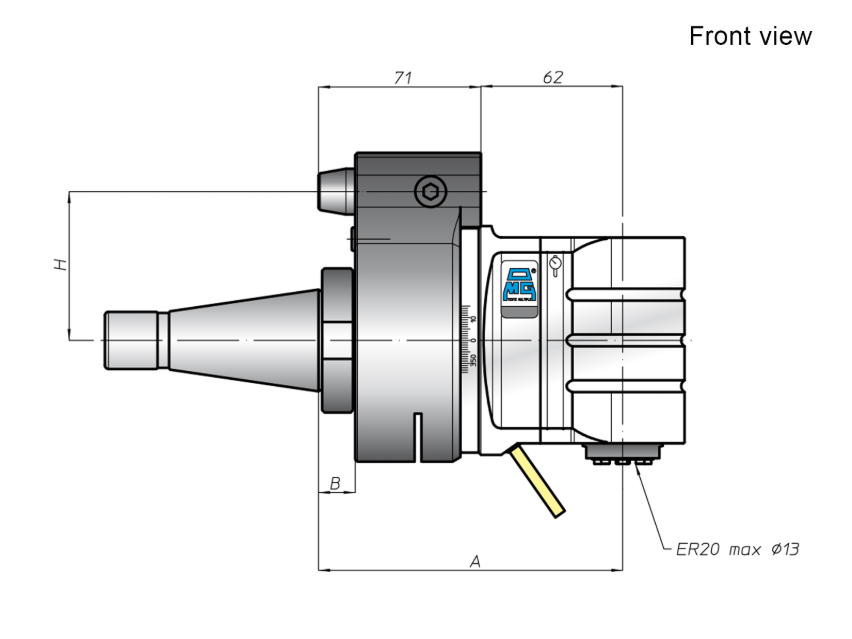

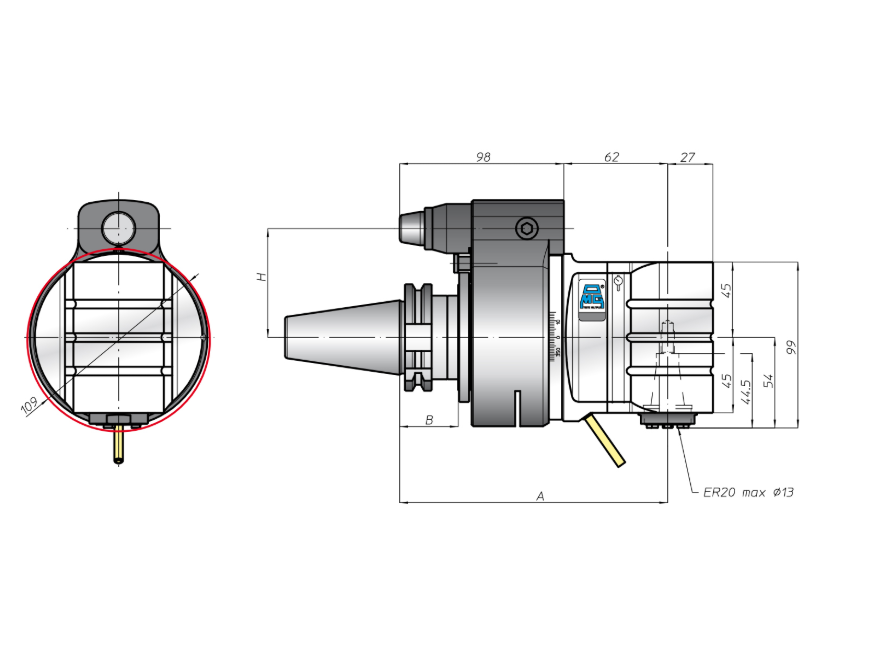

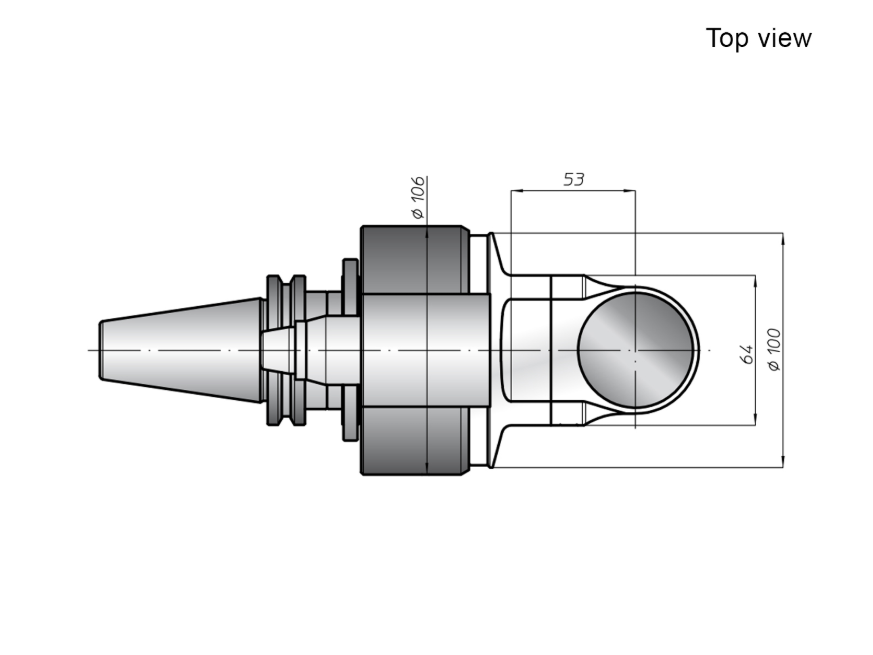

产品规格

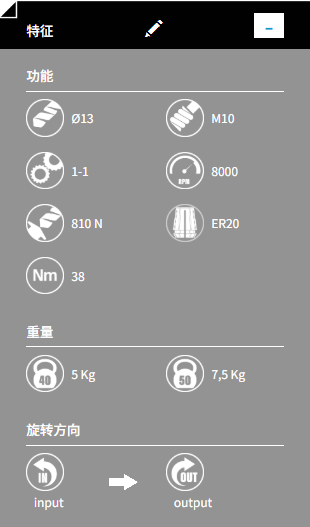

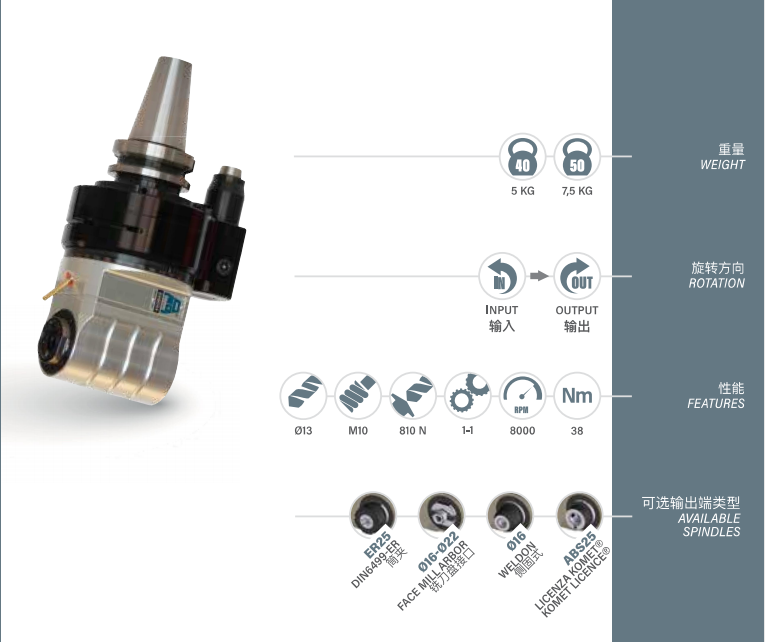

产品参数

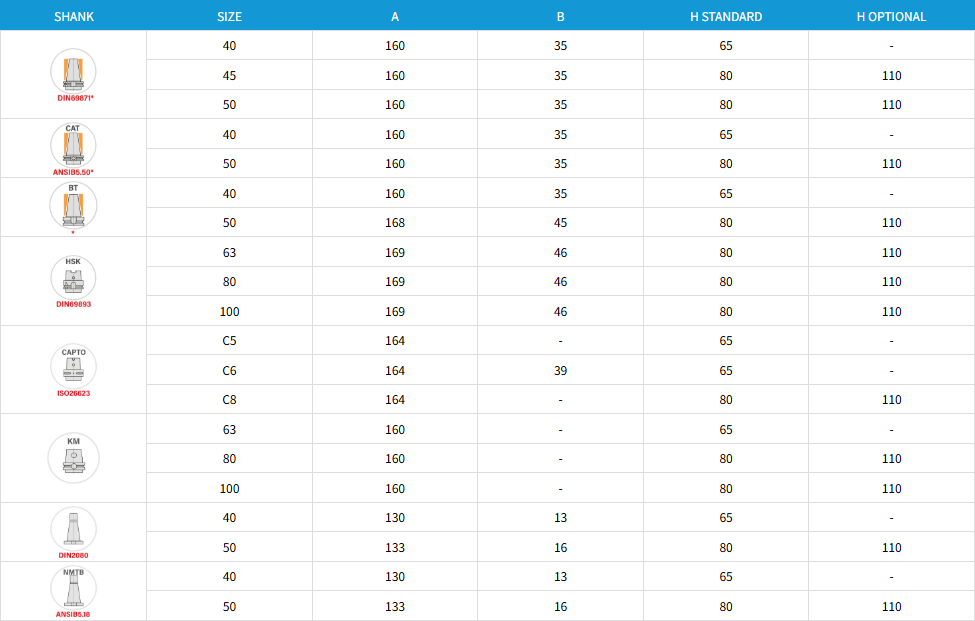

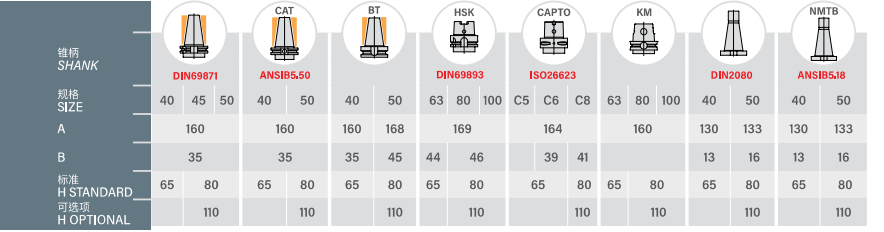

尾部适配刀柄

模块化系统

支撑系统

冷却方式

扭矩臂

机床连接

零部件质量

PACKAGING

主要应用

典型应用领域

汽车零部件制造：发动机缸体侧面的油道孔、变速箱壳体上的螺栓安装孔等零件的侧面孔系加工

精密模具：模具侧面的冷却水路孔和顶针板上的螺纹孔加工

通用机械及液压/气动元件：各类阀体、泵体、管接头等零件上的侧向钻孔和攻丝

3C电子及家电：精密金属结构件、外壳上的连接孔和散热孔的加工

核心应用价值

解决换刀重量限制：航空铝合金轻量化设计，安全通过自动换刀装置

提升生产效率：一次装夹完成多面加工，消除重复定位误差

高精密加工：零背隙锥形防转销设计，确保加工精度

降低运营成本：长效润滑脂终身免维护
