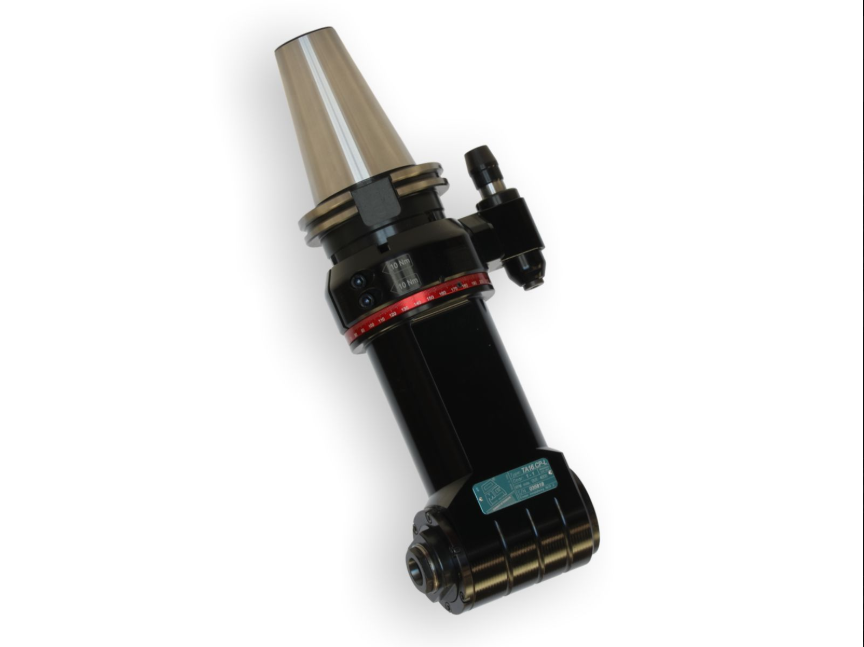

TA.CP 系列 TA13.CPL

轻型角度头，适用于紧凑型机床

产品概述

OMG TA13.CPL是意大利OMG公司TA.CP系列中一款专为紧凑型数控机床设计的加长型轻型90°角度头，尤其适用于标准角度头难以进入的深腔加工。

该型号延续了TA.CP系列 “轻量化” 的核心设计理念，机身采用航空级铝合金材料，并搭配简化的扭力臂系统。这不仅使其在有限的空间内展现出优异的加工能力，更确保了设备与机床自动换刀系统（ATC）的兼容性。

得益于格里森磨削伞齿轮与长效润滑脂等内部精密传动组件，TA13.CPL 能稳定地执行 钻孔（Φ13mm）、攻丝（M10）及铰孔 等任务。

TA.CP轻型角度头是为专门应用于小型机床而设计的，此类机床要求刀具小，并且有换刀重量限制。TA.CP系列角度头的重量轻、质量好并且可靠性高。

这条线的亮点是壳体采用航空铝合金，通过专门设计和轻量化扭力臂系统，来保持我们重切削产品系列的锥柄模块化特性。这种角度头的主要特点是能够在机床上进行钻孔、攻丝和铰孔操作。这套方案应用于对换刀重量有很大的限制的场合，或者生产成本必须非常有竞争力的场合。

主要特征

1.所有OMG的角度头一样，使用锥形定位销，消除任何间隙，而不像圆柱式定位销有间隙。

2.可以在已安装有标准角度头的机床上使用，是和标准系列角度头完整兼容的。

3.分度装置进行了优化设计，可以快速调整。

4.长效润滑。

5.渐开线格里森齿轮。

6.与这种新型角度头的性能和性能相比，它的重量大大减轻了。

7.可用于钻攻中心和小型加工中心。

8.新系列包含有加长的角度头。

9.锥柄DIN69871、BT、BBT、HSK均可选。

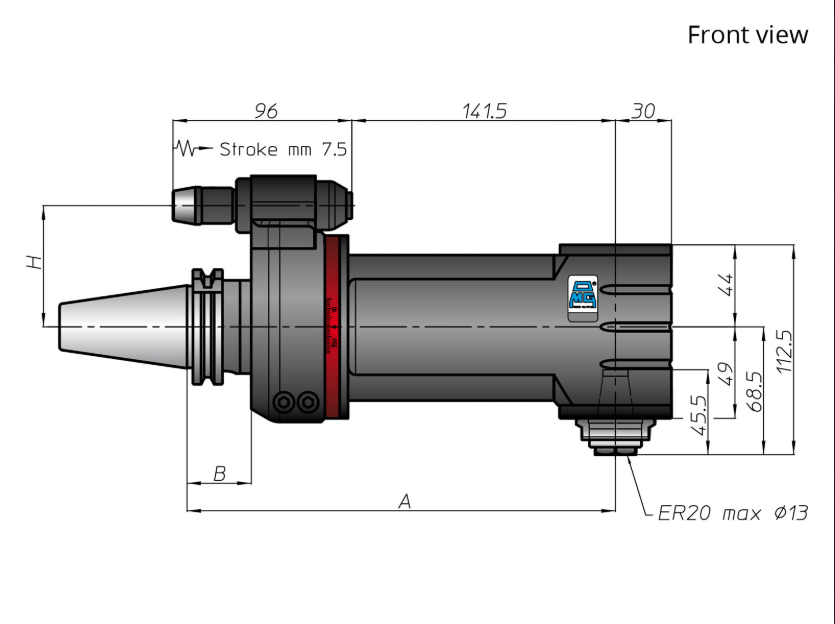

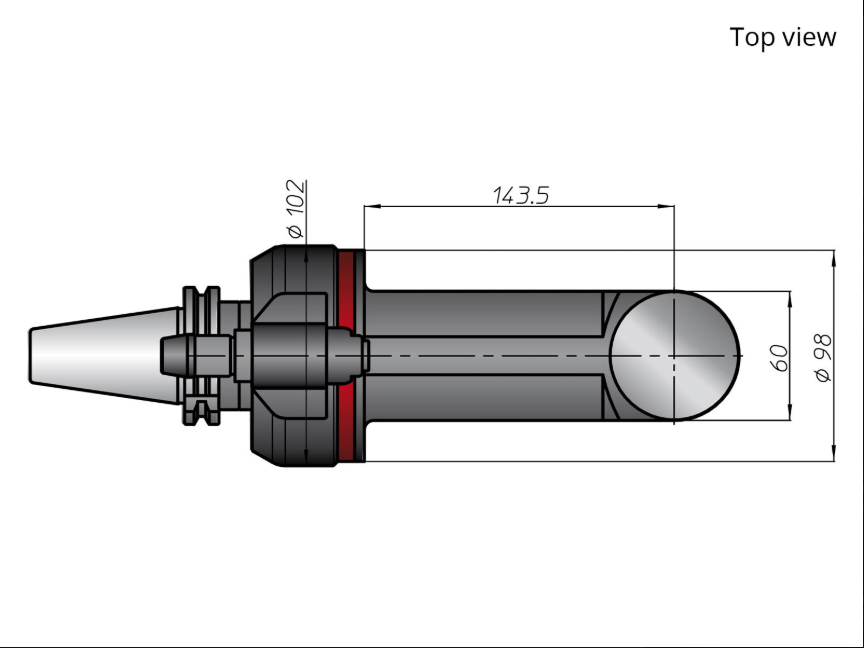

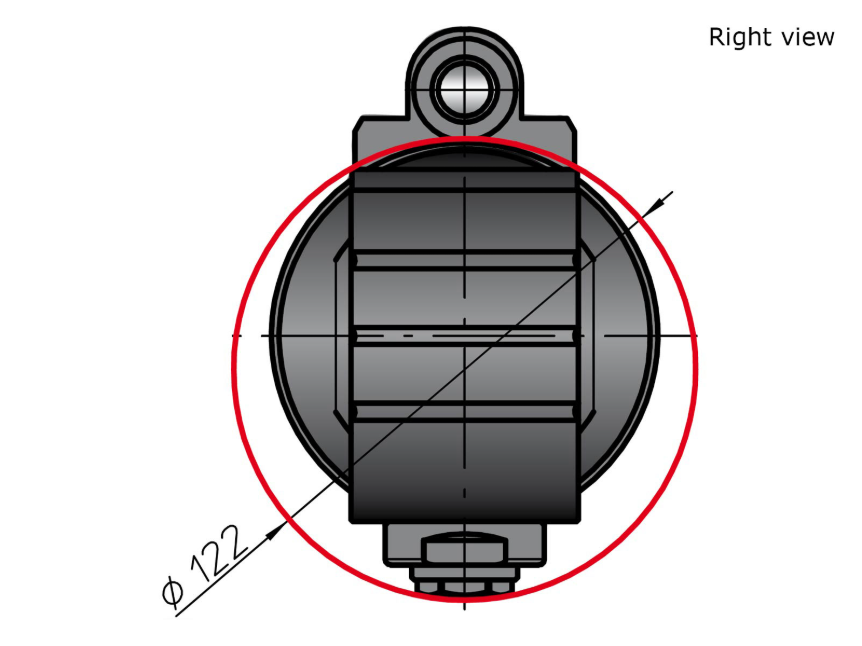

产品规格

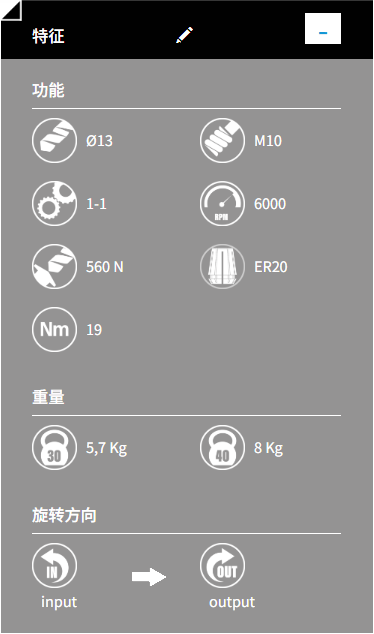

产品参数

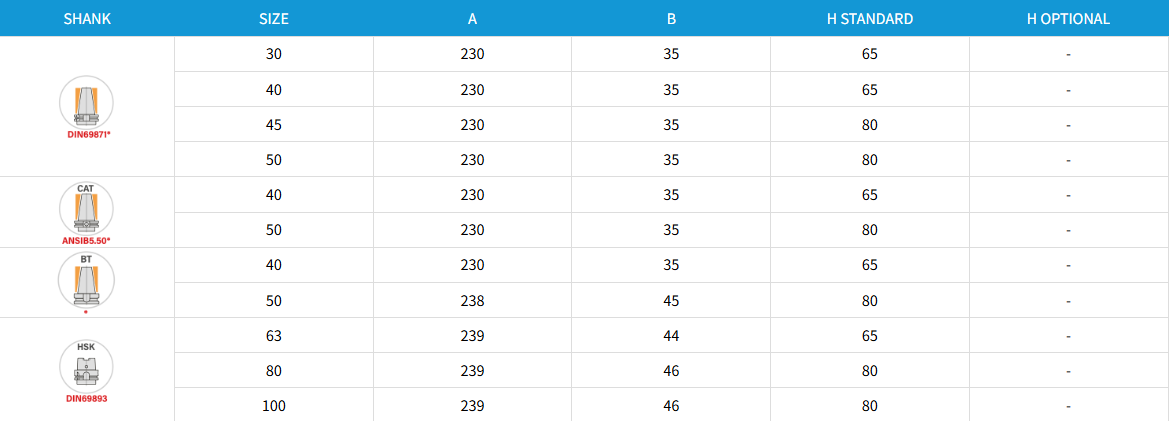

尾部适配刀柄

主要应用

OMG TA13.CPL主要面向使用小型、紧凑型数控机床且对刀具有严格重量限制的加工场景。凭借其轻量化的加长机身设计，它能深入工件侧方或内部的复杂区域，高效完成一系列精密加工任务。

典型加工任务：

钻孔：在铝合金、铸铁、钢件等材料上进行直径达Φ13mm的钻孔。

攻丝：进行M10规格的螺纹攻丝加工。

铰孔：为精密孔完成高质量的铰削加工。

典型应用零件：

汽车零部件：如发动机缸体侧面的油道孔、变速箱壳体上的螺栓安装孔。

精密模具：模具侧面的冷却水路孔和顶针板上的螺纹孔。

通用机械及液压/气动元件：各类阀体、泵体、管接头等零件上的侧向钻孔和攻丝。

3C电子及家电：精密金属结构件、外壳上的连接孔和散热孔的加工。

核心应用优势：

解决加工难题：其加长型设计能轻松触及标准角度头难以深入的工件内部或深腔区域，解决“够不着”的问题。

适应窄小空间：轻量化的航空铝合金机身和小巧结构，使其能适应紧凑型机床内部狭窄的加工空间。

降低生产成本：通过一次装夹完成多面加工，有效减少了换刀和工件重复定位的辅助时间，同时其轻量化设计与机床自动换刀系统完美匹配，无需对机床进行改造即可使用，是实现高性价比生产的理想方案。
