TY2100表磁分布自动测试系统
- TY2100 是一款专用于全自动测量永磁材料与电机转子表面磁场分布的系统，主要由测试平台、平面样品夹具、计算机及软件等组成。可对样品的表面进行全自动三维扫描，并自动计算磁材的表磁分布、各极的磁参量、绘制表磁分布曲线。
- 咨询热线：0755-29695109
-
产品详情
联系我们

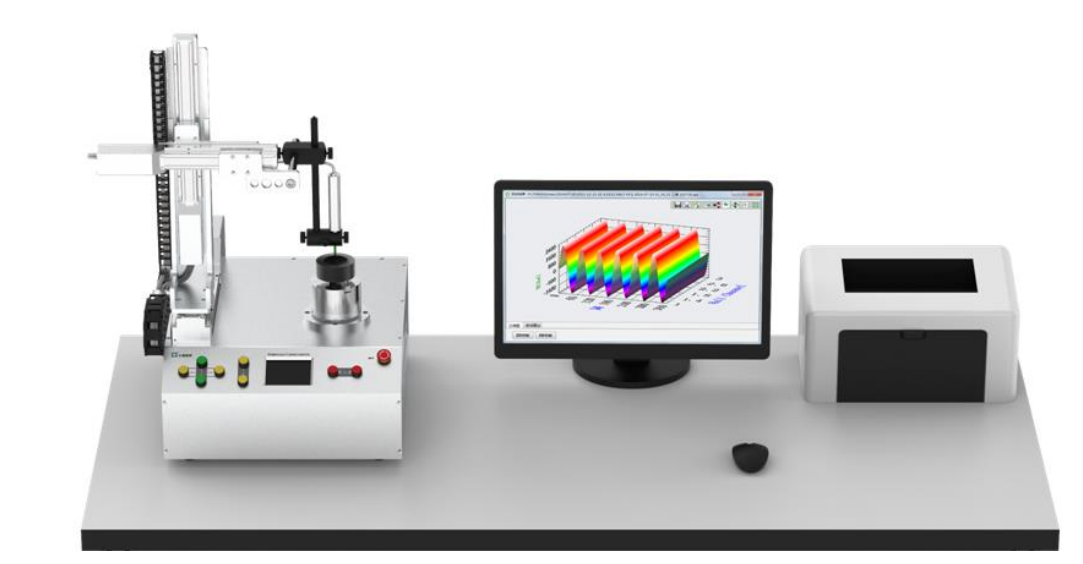

TY2100表磁分布自动测试系统
TY2100是一款专用于全自动测量永磁材料与电机转子表面磁场分布的系统，主要由测试平台(内置数字特斯拉计、探头三轴定位装置、旋转卡盘、运动控制器)、平面样品夹具(选件)、计算机及软件等组成。具有设计先进、简单实用、操作方便等特点；可对样品的表面进行全自动三维扫描，并自动计算磁材的表磁分布、各极的磁参量、绘制表磁分布曲线。
TY2100表磁分布系统产品特征
数字特斯拉计：测量范围：0～2000 mT，最小分辨力：10 μT，测量不确定度达 0.5%。
霍尔探头：探头传感芯片由耐磨材料封装，材质有弹性不易折断。
旋转测试平台：测试平台装有旋转卡盘，采用精密电机驱动，带动被测样品在 W 轴方向旋转。
卡盘及轴承：选用进口品牌，标配卡盘同心度达 0.05 mm，运行更加平稳。
四轴运动控制：XYZW 轴的运动控制具有软件自动控制和按键手动控制二种模式。
无磁三爪卡盘（选配件）：特殊应用情况下可选配无磁三爪卡盘。
平面样品夹具（选配件）：用于测试不同尺寸的平面样品、立方体样品等。
轴向霍尔探头（选配件）：用于平面样品、立方体样品等的表磁测试。
TY2100表磁分布系统主要应用
环型样品测试：可测试圆柱型永磁、多极磁环、磁瓦、小型电机转子、磁辊等样品。
平面样品测试：可选配平面样品夹具和轴向霍尔探头，用于测量不同尺寸的平面样品、立方体样品的表磁分布特性。
测量表磁参数：极数、极性、磁极的峰值、角度、面积、宽度、半宽高、充磁角度；每个表磁参数的结果中均包含最大值、最小值、平均值、标准差等。
绘制表磁曲线：绘制 X-Y 直角坐标磁场分布图、极坐标磁场分布图、2～32 次谐波分析图、三维磁场分布图等。
TY2100表磁分布系统主要技术指标
| 特斯拉计 | 测量范围 | 0～2000 mT |
| 最小分辨力 | 10 μT | |
| 最佳测量不确定度（k=2） | 0.5% | |
| XYZ 轴 | 行程范围 | XY 轴：0～100 mm |
| Z 轴：0～200 mm | ||
| 最小分辨力 | 0.01 mm | |
| 定位精度 | ± 0.02 mm | |
| W轴 | 行程范围 | 0～360° |
| 细分度 | 50000 / 360° | |
| 同心度 | 0.05 mm | |
| 无磁三爪卡盘同心度 | 0.1 mm | |
| 最快旋转速度 | 2 秒/转(典型值) | |
| 备注：① 若样品尺寸超出范围，用户可根据需求定制 XYZ 轴的行程。 | ||
TY2100表磁分布系统样品规格
| 环型样品 | 样品夹持范围 | 外直径：Φ 2 mm～70 mm； 内直径：Φ 24 mm～64 mm |
| 样品直径 | 最大 Φ 350 mm | |
| 样品重量 | 最大 3 kg | |
| 平面样品 | 最大样品尺寸 | 100 mm × 100 mm (长×宽) |
| 样品重量 | 最大3kg | |
备注： ② 若环型样品超出以上内径、外径夹持范围，可另选配卡盘或者定制工装。 ③ 重负载旋转平台可定制。 ④ 测试平面样品时，需选配专用的样品夹具和轴向霍尔探头。 | ||
TY2100表磁分布系统一般技术规格
| 供电电源 | AC ( 220 ± 22 ) V，( 50 ± 2 ) Hz |
| 温度性能 | 工作温度：0°C～40°C；储存温度：-20°C～70°C |
| 湿度性能 | 工作湿度：40%～80% R·H 不结露 储存湿度：< 95% R·H，不结露 |
| 整体质量 | 约 30 kg |
| 整体尺寸 | 450 mm(W) ×510 mm(D) × 710 mm(H) |
TY2100表磁分布系统配置清单
| 序号 | 品名 | 单位 | 数量 | 配置 | 备注 |
| 1 | TY2100测试平台 | 台 | 1 | 标配 | 含探头三轴定位装置 旋转测试平台、数字特斯拉计、运动控制 模块、数据采集模块 |
| 2 | 专用测试软件 | 套 | 1 | 标配 | |
| 3 | 说明书及合格证 | 套 | 1 | 标配 | |
| 4 | 测试导线、随供附件 | 套 | 1 | 标配 | |
| 5 | 无磁三爪卡盘 | 套 | 1 | 选配件 | |
| 6 | 平面样品夹具 | 个 | 1 | 选配件 | 用于测试平面样品 |
| 7 | 轴向霍尔探头 | 个 | 1 | 选配件 | 用于测试平面样品 |
| 8 | 工作台 | 台 | 1 | 选配件 | 第三方产品 |
| 9 | 计算机 | 台 | 1 | 选配件 | 第三方产品 |
| 10 | 打印机 | 台 | 1 | 选配件 | 第三方产品 |
| 备注：以上仅为参考，具体配置清单，应以技术协议为准。 | |||||
1960544536 订购：TY2100表磁分布自动测试系统
