津上 BO206 挂架加装 MSIY-2013高频铣｜走心机低成本升级车铣复合方案

本方案为津上 BO206 走心机挂架直接加装 MSIY-2013（云雨施）微型电主轴动力头，无需机床本体改造，利用原有 20mm 刀座孔直接安装，快速拓展走心机挂架侧动力加工能力，实现端面钻孔、铣扁、开槽、微小孔精加工、去毛刺等复合工序，不用新增机床，低成本提升单机加工能力，替代进口高频铣方案。

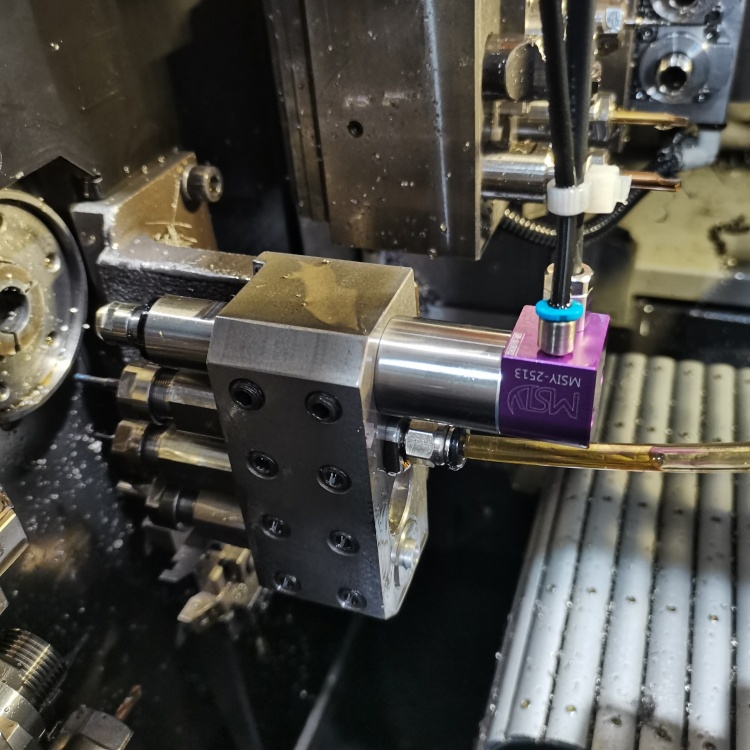

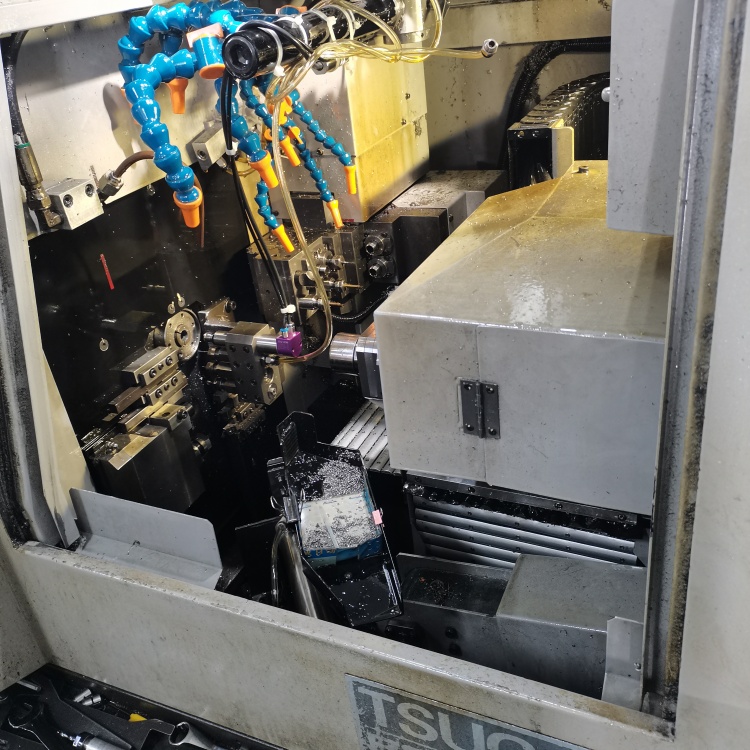

 现场实拍案例：津上 BO206，挂架刀座安装 MSIY-2013 微型动力头，狭小空间装配无干涉，适配不锈钢、铜、铝、医疗精密小件批量加工。

Msiy高频铣方案优势

免改机，快速安装

主轴外径 φ20mm，匹配津上 BO206 挂架标准刀座孔，直接锁入刀座，不用改动机床内部结构，装调简单，停机改造时间短，快速投产。

大扭矩，切削能力强

额定扭矩 10N?cm，扭矩约为常规同尺寸高频铣 2 倍，不锈钢钻孔、铣槽不闷刀，相比普通高频铣，重切削工况更稳定，减少断刀。

高速精密，微小件加工利器

转速 1000~13000rpm 无级可调，主轴跳动≤5μm；ER 微型夹头夹持 1–4mm 刀具，适合微孔、微槽、精密扁位加工，满足医疗零件、3C 精密小件、紧固件的光洁度与尺寸精度要求。

 M 代码联动控制，适配走心机系统

配套驱动器可接入机床系统，通过 M 代码控制主轴启停、调速，和机床程序同步联动，批量自动化生产，无需人工单独操作主轴。

高性价比平替方案

国产 MSIY云雨施高频铣，性能对标进口高频铣，采购与维保成本大幅降低，缩短交期，降低精密走心机升级投入。

防油防水结构，车间工况耐用

主轴本体做切削液防护，走心机大量喷淋冷却环境下稳定运行，适合长期连续量产。

 适用加工场景

- 端面微孔钻孔（不锈钢、钛合金、铜铝微小孔）

- 铣扁、铣槽、微小轮廓铣削

- 零件倒角、边缘去毛刺

- 医疗骨钉、精密紧固件、3C 轴类小件复合加工

 Msiy高频铣细分应用场景

医疗精密零件加工

医疗骨钉、微型接骨螺钉、牙科植入配件。

挂架侧一次装夹完成螺钉端面一字 / 十字槽铣削、微小定位孔钻孔、端面倒角去毛刺。规避二次装夹带来的同轴度偏差，提升钛合金、不锈钢医疗件成品良率。

3C 精密轴类与连接器小件

3C 信号针、微型转轴、连接器端子、铜铝屏蔽小件。

加工端面扁位、偏心槽、微小泄油孔，软质铜铝材料切削不易产生毛刺，降低后道去毛刺人工成本，适合大批量连续走机生产。

精密紧固件与非标小螺丝

微型紧定螺钉、异形销钉、精密铆钉。

走心机主主轴车外圆，挂架 MSIY 动力头同步完成端面铣槽、钻孔，单工序合并，减少单件加工节拍，不锈钢紧固件铣槽不易崩刀。

液压 / 气动微型阀件

微小阀芯、阀套、流体控制小零件。

端面微孔、节流孔、定位槽加工，微小孔尺寸稳定，满足液压件流量精度要求，可在切削液喷淋环境长时间稳定加工。

传感器与光学精密零件

传感器外壳、光学基座、微型调节柱。

端面铣扁、定位小孔、轮廓铣削，严控表面光洁度，避免零件变形，适配铝、黄铜、易切削不锈钢材质。

通用精密五金非标件

各类长轴类、异形微型五金件，端面去毛刺、倒角、微小孔加工。

原走心机挂架无动力，原本需要二次加工，加装 MSIY 动力头之后，**一次装夹完成车铣复合**，省去二次工装，提升交付效率。

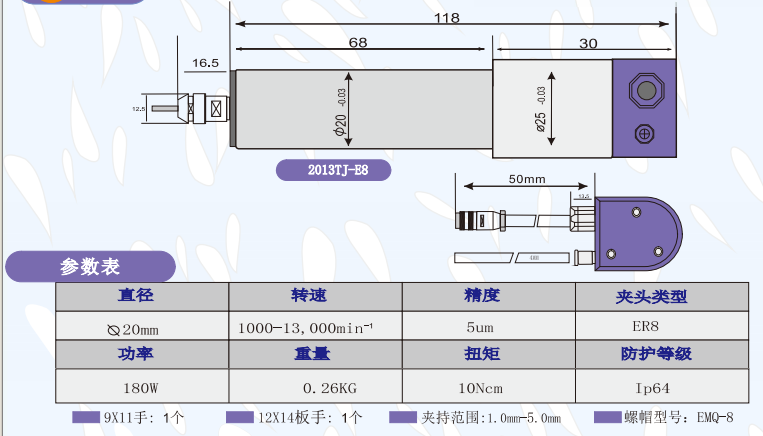

MSIY-2013高频铣核心参数

型号： MSIY-2013（云雨施 MSIY）

主轴外径： Φ20mm |

转速范围： 1000–13000rpm 无级调速

扭矩： 10N.cm

径向跳动：≤5μm

夹持刀具：ER 夹头，夹持范围 φ1–4mm

冷却：内置冷却结构

控制方式：配套驱动器，支持机床 M 代码控制

适配机型拓展

除津上 BO206 外，同样适配津上 BO203/BO205、S205A 等 20mm 刀座孔走心机均可加装，一站式提供主轴 + 安装配套方案。

客户价值总结

津上 BO206 走心机原有挂架无动力，很多二次车铣工序需要二次装夹，影响精度与效率。加装 MSIY-2013 微型动力头，一次装夹完成车 + 钻 + 铣复合加工，减少二次装夹误差，缩短单件工时，不用采购新机，用较低预算直接升级走心机的复合加工能力。
