产品名称：云雨施Msiy-2013微型大扭矩电主轴

适配机型：津上S205走心机，挂架 / 背轴刀座直接加装

核心定位：20mm 标准外径大扭矩动力头，专攻不锈钢钻孔、铣削、开槽等硬质材料精密车铣复合加工，低成本升级走心机切削能力，无需改造机床、无需更换新机。

行业痛点?为什么需要加装MSIY-2013微型电主轴？

津上S205A走心机原厂动力刀头普遍短板：

原厂动力扭矩偏小，加工 304/316 不锈钢易让刀、震刀，铣槽、深孔钻孔效率低下、断刀频发；

挂架、背轴安装空间狭小，市面多数主轴外径偏大，加装干涉，需要打磨改装刀座；

普通高频铣侧重高转速、扭矩孱弱，重切削乏力，长期批量加工尺寸公差漂移大；

换新机床成本高昂，小批量精密零件加工升级预算有限。

MSIY-2013微型电主轴针对性解决狭小空间安装、扭矩不足、长期加工精度不稳三大难题，加装即用，快速提效降不良。

Msiy-2013微型主轴核心五大优势

1、机身紧凑，津上S205A无损直装

主轴前端外径严格Φ20mm，匹配走心机挂架标准 20mm 刀座孔，尾部做减薄结构优化，机身小巧紧凑，装入背轴、外挂挂架无空间干涉，无需打磨、扩孔、改装机床，锁止固定即可完成安装，单人 5 分钟快速加装。

2、大扭矩输出，不锈钢切削利器

额定扭矩高达10N·cm，远高于常规高速高频铣，刚性充足，低转速下动力充沛，面对不锈钢、碳钢、合金钢等高硬度材料，铣槽、侧铣、深孔钻孔不易震刀、让刀，大幅降低刀具损耗，重切削稳定性拉满。

3、稳定转速区间，适配多工序精加工

额定最高转速13000rpm，支持 1000-13000rpm 无级调速，兼顾低速重切削、中高速精密铣削，从粗钻孔到精铣外形一主轴通用，适配不同孔径、槽宽加工需求。

4、高精度轴承，长期量产尺寸稳定

采用精密高刚性轴承组，前端径向跳动≤5μm，长时间连续加工温升低、热变形小，工件光洁度、位置度、尺寸公差可控，适配医疗器械、精密五金、汽车配件等高要求量产场景。

5、耐用易维护，配套完整省心

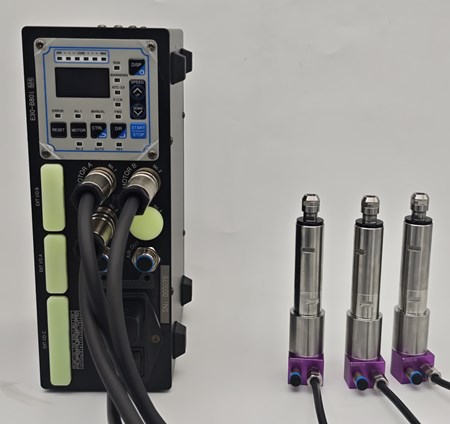

无刷电机直驱结构，传动损耗低、噪音小、寿命长；标配 ER8 弹簧夹头，夹持范围 1.0-5.0mm，常规钻头、铣刀、磨针通用；搭配 MSIY-B80 专用控制器，支持一拖一～一拖四，多主轴同步作业，缩短换刀等待时间。

Msiy-2013微型主轴规格参数表

产品型号: MSIY-2013（云雨施 MSIY主轴）

前端外径: Φ20mm（走心机挂架标准安装尺寸）

额定最高转速: 13000rpm，无级可调（1000-13000rpm）

额定扭矩 10N·cm

额定功率: 180W

夹持规格: ER8 弹簧夹头，夹持范围 φ1.0~φ5.0mm

主轴精度: 径向跳动≤5μm

冷却方式：气冷

适配机床: 津上 BO205、BO206 全系列走心机，同规格 20mm 刀座排刀机

适用刀具： 钻头、立铣刀、成型铣刀、打磨磨针

防护等级： IP64，防切削液飞溅

Msiy-2013微型主轴主流应用场景

【加工材料】

304/316 不锈钢、碳钢、铝、铜、钛合金、塑胶、压铸铝等常规加工材质。

【加工工序】

侧钻孔、深孔钻、侧面铣槽、外形铣削、端面开槽、倒角、去毛刺、微小台阶精加工。

【适用行业】

精密医疗器械零件、汽车轴类配件、通讯连接器、自动化小五金、钟表配件、航空微小结构件。

【安装位置】

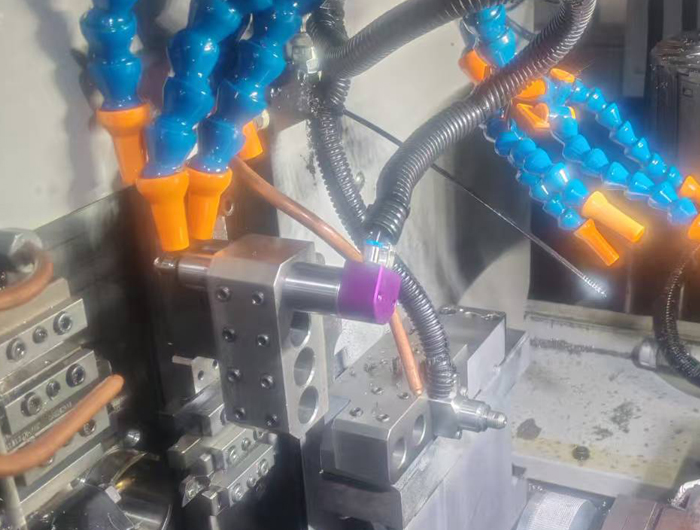

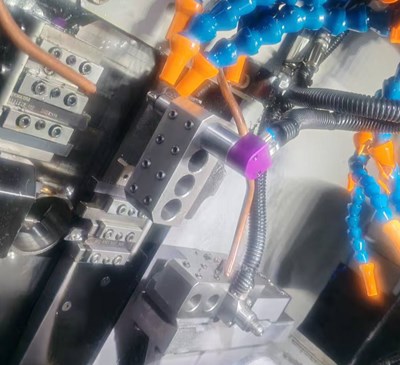

津上S205A外挂挂架、背轴刀座、排刀座外置加装。

Msiy-2013微型电主轴安装与配套说明

安装方式：20mm 圆孔直插锁紧固定，适配机床原有刀座，不破坏机床结构，拆装便捷，可多机床轮换使用；

驱动配套：标配 MSIY-B80 变频控制器，电压 220V，调速旋钮 + 数控信号双控，可接入机床 PLC 联动；

标准配件：主轴本体、ER8 夹头、锁紧螺母、电源线，可选配加长夹头、气冷套件、安装固定座。

Msiy-2013微型主轴品质与售后保障

主轴出厂全检：转速、扭矩、跳动精度逐台检测，附带检测参数；

工业级质保：整机常规工况质保 12 个月，非人为损坏免费维修；

技术支持：春亨工具提供上门加装指导、加工工艺参数调试、疑难切削方案定制。
