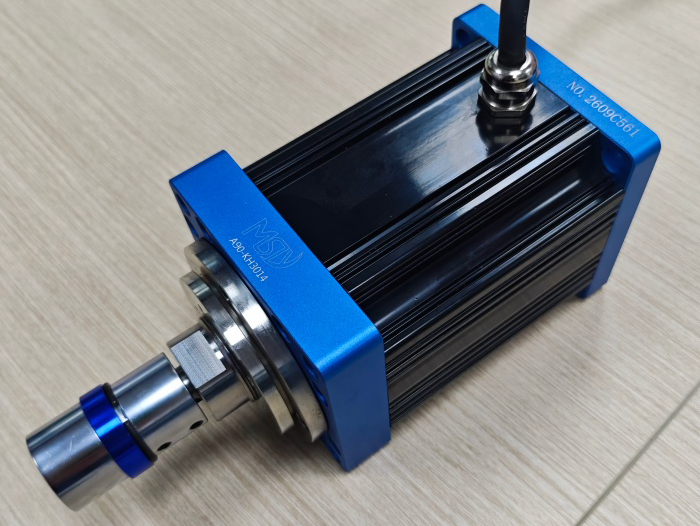

MSIY-A90 快换永磁主轴-大扭矩自冷打磨电主轴-春亨工具

MSIY云雨施-A90 快换永磁同步精密主轴，采用钕铁硼永磁电机 + 自冷散热结构，无需水冷。配置 快换刀柄，支持快速拆装刀具 / 打磨工具，方形法兰直接上机，适配机器人末端、自动化专机，用于重负荷打磨、抛光、工件去毛刺量产作业。

 核心产品优势

永磁自冷散热，三倍散热面积

采用高效钕铁硼永磁材料、进口矽钢片电机定子，依靠本体散热，取消水冷管路，设备布线简单，适合机器人移动作业，长时间连续工作温升可控。

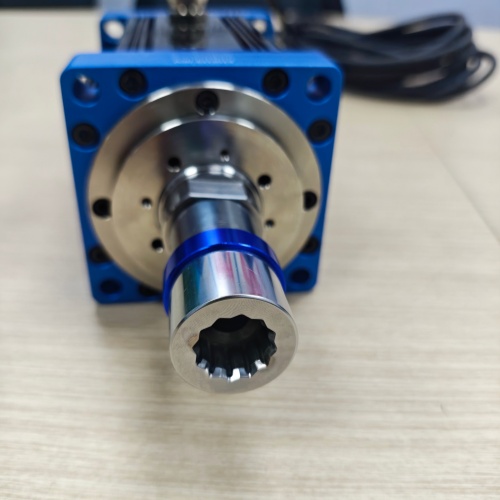

 快换刀柄，快速换刀

专用快换刀柄结构，带刀库卡位、27# 扳手位，支持最大夹持 6mm 柄径刀具，可快速更换磨头、百叶片、铣刀，减少停机换刀时间，适配自动化产线。

方形法兰标准化安装

90×90mm 方形法兰；4?Φ8.5 贯穿安装孔，PCDΦ105 定位圆，Φ80 定位止口；整机总长 237.70mm，法兰直装机器人法兰盘或者自动化设备滑台，改造便捷。

大扭矩稳定输出，额定 6000RPM

额定转速 6000RPM，最高频率 300Hz，220V 供电，重负荷打磨抛光工况下扭矩充沛，不易闷机，适合金属、复合材料大面积打磨、飞边去除。

丰富工具选配，通用性强

可直接装配百叶片等打磨耗材，也可夹持铣刀、磨头，兼顾打磨、去毛刺、简易铣削多工艺。尾部标准电源接头，接线调试便捷。

关键技术参数

产品型号：MSIY-A90

产品名称 ：MSIY 云雨施-A90 快换永磁同步主轴

额定电压：AC220V

额定转速 ：6000RPM

震动频率： 300Hz

输出刀柄： 快换刀柄

夹持柄径：6mm

安装法兰：90×90mm 方形法兰，4-Φ8.5 贯穿孔，PCDΦ105，止口 Φ80

整机长度 ：237.70mm

冷却方式： 永磁自冷（风冷，无需水冷）

可选配件： 百叶片?D100?d16 打磨组件

 硬件配置清单

1. MSIY-A90 永磁主轴本体

2.  快换刀柄组件

3. 配套驱动控制器

4. 电源连接线

5. 选配：百叶片 打磨套件

典型应用场景

机器人自动化打磨：铸件、冲压件、铝压铸件飞边毛刺去除

平面抛光：金属板材、复合材料大面积打磨抛光

自动化专机：专用打磨设备、去毛刺工作站改造

工艺兼容：磨头打磨、百叶片抛光、简易铣削加工

 安装使用注意事项

1. 设备安装：法兰面贴合安装基准面，4 颗螺丝均匀锁紧，避免单边受力造成主轴形变。

2. 快换刀柄：使用 27# 扳手位拆装刀具，确认刀库卡位锁止到位，防止高速甩刀风险。

3. 冷却：本主轴为自冷结构，保证电机周边通风，不要封闭包裹电机壳体，影响散热。

4. 耗材装配：装配百叶片等打磨耗材，确认工具夹紧可靠，禁止超规格使用大直径耗材。

5. 电气：接线严格参照接线说明书，控制器参数匹配主轴额定参数，避免超速过载。

春亨工具，MSIY 云雨施主轴技术服务商，提供选型、安装指导、工艺调试、售后维保全套支持。

需要 A90 主轴完整 PDF 图纸、参数手册，请联系技术工程师获取。
