西铁城L32走心机一拖四高频铣改造_人形机器人精密加工电主轴方案 - 春亨工具

客户原有西铁城 L32 走心机，原配刀座安装孔为 25.4mm，初期考虑选用常规 BM-322、BM-320 高频铣进行人形机器人零部件加工。实际打样验证后发现，该规格主轴切削力度不足，无法满足零件精密加工要求。

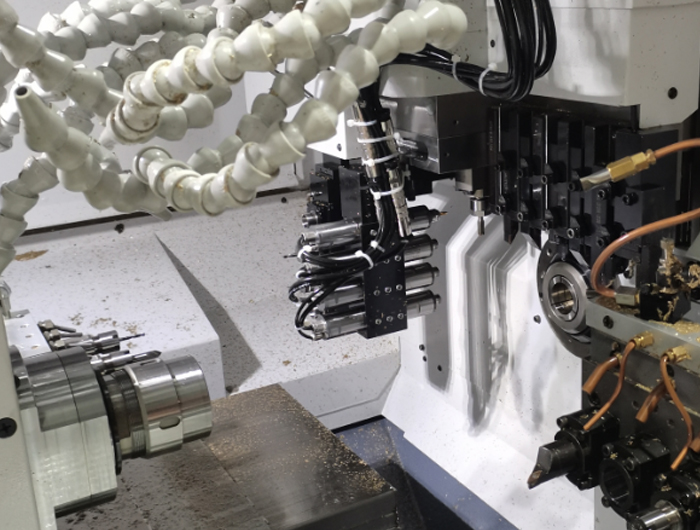

春亨工具针对设备结构与加工难点定制改造方案：将原 25.4mm 刀座孔扩孔至 30mm，搭载 MSIY-3040C 高速电主轴，实现一拖四挂架集成安装，4 道工序交替作业，省去换刀时间，大幅提升人形机器人零件的加工效率与成品精度。

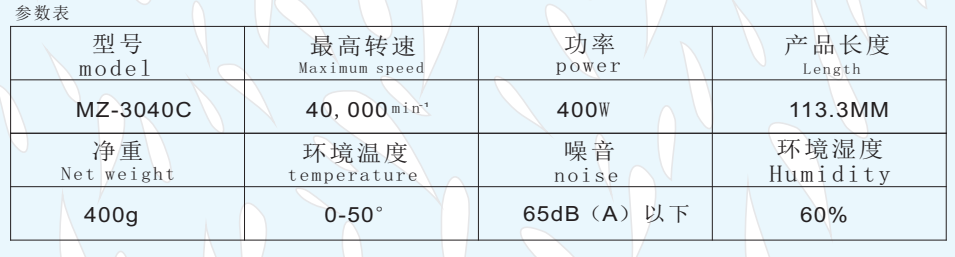

设备配置

主机：西铁城 L32 走心机

改造内容：刀座孔由 25.4mm 扩孔至 30mm

主轴型号：MSIY-3040C 高速精密电主轴

转速：40000rpm

径向跳动：≤1μm

功率：400W

扭矩：30cN.m

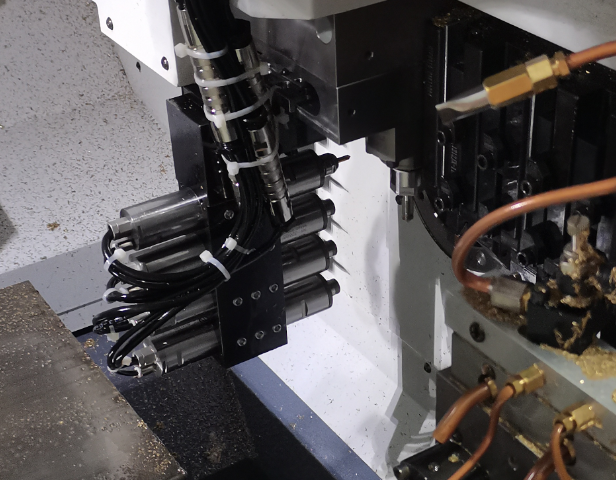

安装方案：一拖四挂架加装，4 工序轮换加工，免换刀

项目痛点

1. 原有 25.4mm 刀座适配 BM-322/BM-320 系列高频铣，切削刚性不足，加工人形机器人结构件易出现振纹、尺寸不稳；

2. 多工序加工需要频繁换刀，占用机台工时，降低生产节拍；

3. 机器人零部件对表面光洁度、形位公差要求严苛，主轴跳动直接影响成品良率。

解决方案

春亨工具结合西铁城 L32 走心机空间结构，定制刀座扩孔改造方案，升级至 30mm 安装位，搭载 MSIY-3040C 电主轴，配套一拖四挂架：

1. MSIY-3040C主轴高刚性设计，400W功率 + 30cN.m 扭矩，解决原主轴切削力不足问题；

2. 主轴跳动控制在 1μm 以内，满足人形机器人精密小件的微孔、精铣、倒角等加工需求；

3. 一拖四挂架集成安装，4 组加工工序可在程序内交替调用，加工过程无需停机换刀，压缩辅助工时；

4. 整体加装方案兼容西铁城 L32 走心机原有控制系统，改动量小，快速落地投产。

应用场景

人形机器人精密零部件加工，适用于小型结构件精铣、微孔加工、边缘倒角、微小轮廓切削等工艺。

案例成效

? 切削刚性提升，消除加工振纹，零件尺寸稳定性大幅改善

? 一拖四免换刀设计，减少换刀等待时间，提升单机产出

? 1μm 高精度跳动，保障机器人零部件加工良率

? 方案适配西铁城 L32 走心机，改造周期短，上机调试便捷

产品推荐

MSIY-3040C 高速精密电主轴

对标进口高频铣性能，高扭矩高刚性，支持走心机一拖多挂架加装方案，适配各类走心机刀座改造，用于微小精密零件铣削、钻孔加工，性价比突出。

春亨工具专注走心机高频铣、电主轴销售与加装改造，支持西铁城、斯大、津上等各品牌走心机一拖多方案定制，可提供现场评估、方案设计、上机调试一站式服务。
