NAKANISHI电主轴BM-1680RA ｜津上 P 系列走心机  φ16mm高速主轴

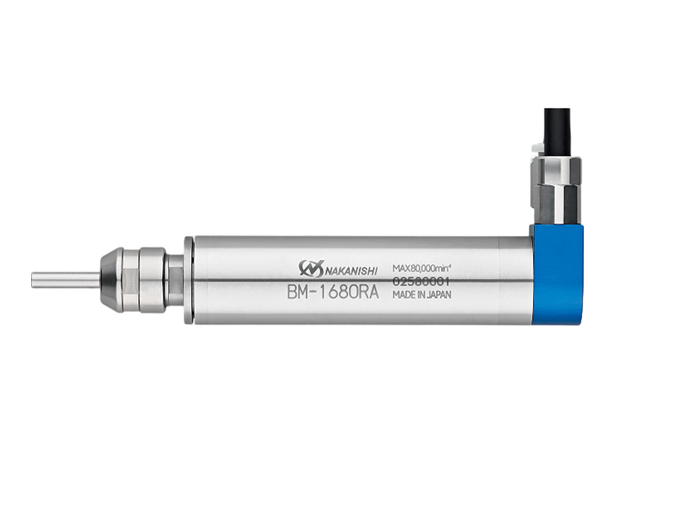

NAKANISHI（中西）新款 BM-1680RA 为津上P系列走心机研发的微型电主轴，是NAKANISHI目前外径最小的一款电主轴，外径仅 φ16mm，体积小巧、轻量化，专门适配津上 P 系列紧凑型走心机狭小刀位空间。

最高转速可达 80000rpm，主轴精度控制在1μm以内，适配 φ0.5~φ4.0mm 小径刀具，满足微小孔钻孔、小径铣削、研磨等高精密微加工需求，是走心机微小件升级高速加工的优选方案。

核心特点

（1）外径小，适配津上 P 系列走心机

外径 φ16mm，NAKANISHI最小直径电主轴，体积紧凑，完美适配津上 P013、P033 等 P 系列紧凑型走心机狭小刀塔空间，解决小型走心机刀位空间不足，无法加装高速主轴的痛点。

（2）高转速，精密微加工

最高转速 80,000rpm，搭配 1μm 以内的高回转精度，加工稳定性强，适合细小刀具高速切削，提升工件表面光洁度，减少崩刀、振纹问题。

（3）适配小径刀具，加工范围广

支持刀具直径 φ0.5～φ4.0mm，可搭载微小钻头、铣刀、研磨棒、去毛刺刷，兼容钻孔、铣削、研磨、精密去毛刺多工序。

（4）轻量化设计，负载友好

自重仅 140g，重量轻，对走心机刀座冲击小，改造安装简单，不破坏机床原有结构，快速实现机台升级。

产品参数表

型号：BM-1680RA

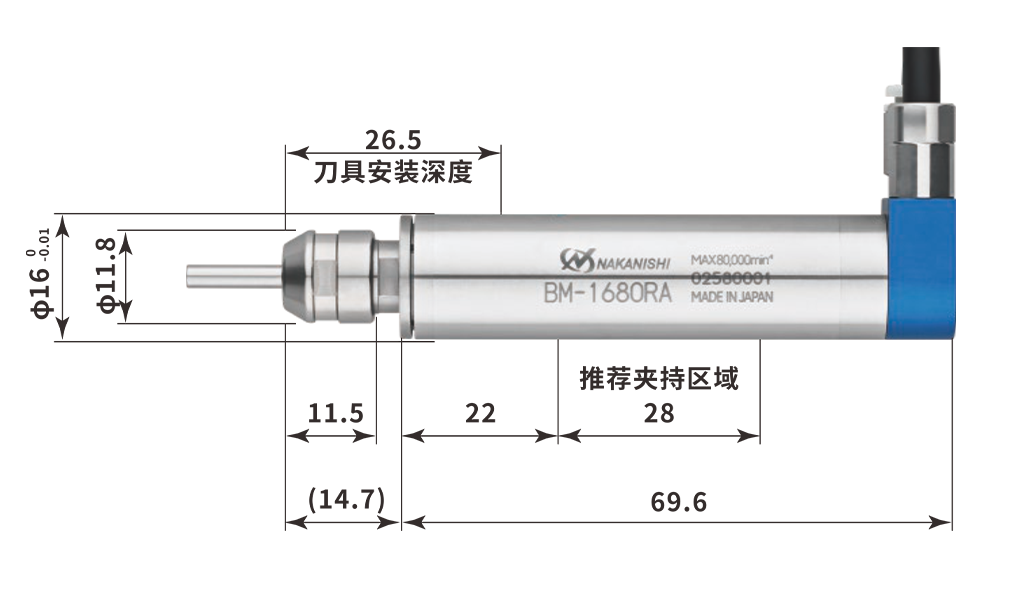

外径：φ16 mm

转速：80000rpm

功率 ：115W

主轴精度： 1μm 以内

重量： 140g

标准配件清单

筒夹螺帽（CHN-A）

扳手：(8×5)、(9×11) 各 1 把

备注：筒夹需要另行采购

适配走心机机型

津上 P013 / P033 / P053 / P014 / P034 / P054 / P036W / P056W

 典型应用场景

（1）3C 精密微小零件：微小孔钻孔、小径铣削、高光加工；

（2）医疗微型件：微小螺纹、骨钉、精密配件铣削研磨与去毛刺；

（3）新能源微型接头：微孔加工；

（4）精密五金、半导体微小零部件高速精加工。

为什么选择春亨工具？

现货供应，快速交期

支持走心机改造方案评估、试样加工

配套控制器 E3000i、筒夹、管线全套选型

售后技术支持、主轴维修咨询

咨询采购

如需 BM-1680RA 主轴3D图纸、配套筒夹选型、津上走心机改造方案，欢迎联系我们获取详细方案。
