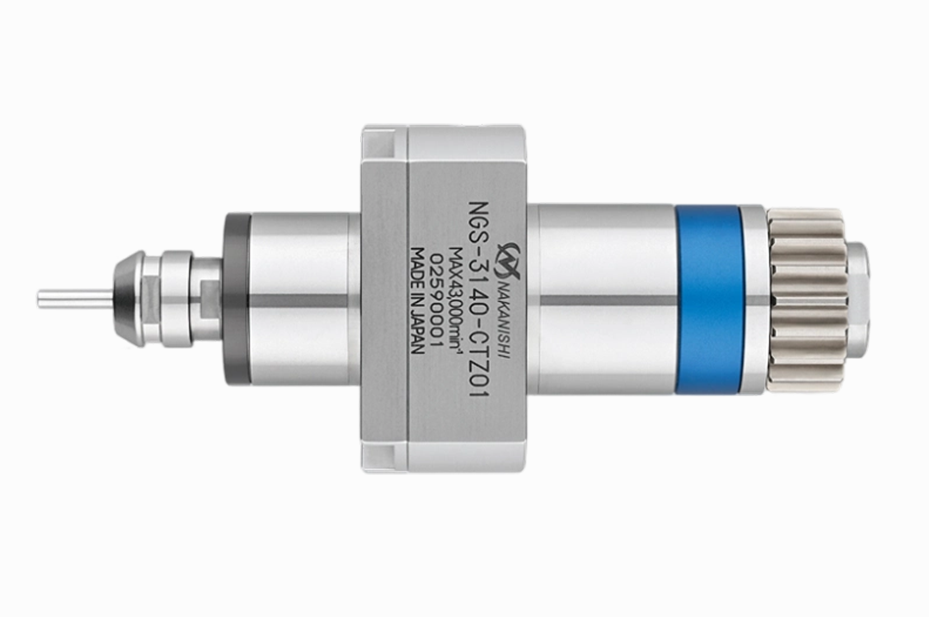

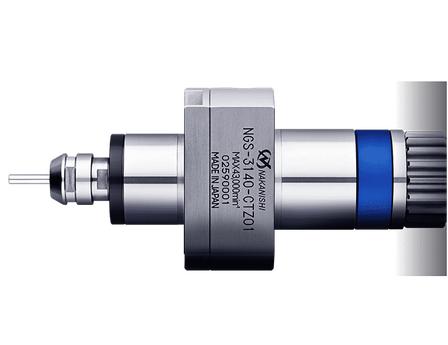

NAKANISHI 中西 NGS-3140-CTZ01 走心机齿轮式增速主轴

NGS-3140-CTZ01 是日本 NAKANISHI 中西 2026 新款 Gear-Speed 系列齿轮增速主轴，专为西铁城 CNC 自动走心机开发，直接替换原装 GSC1310 旋转刀座，依靠走心机自身动力驱动，不需要外接电机、驱动器、线缆和气路改造，安装极简。

机床动力输入 10000rpm，经内部齿轮增速至最高 43000rpm，增速比 4.3 倍；回转跳动精度≤1μm，外径 φ31mm，自重仅 582g，标配 CHK 筒夹，夹持范围 φ0.5–6.35mm，适配微小钻头、铣刀、去毛刺刀。

区别于 BMF 系列电主轴，NGS-3140-CTZ01 属于纯机械齿轮增速结构，无电气配套，低成本升级走心机高速微加工能力，适合医疗微小零件、3C 连接器、精密铜铝件微孔、微槽、梅花槽精加工。

核心优势

（1）原位替换，免改机：直接替换西铁城 GSC1310 旋转刀具，不用布线、不用新增控制器，原机动力驱动，改造零门槛

（2）4.3 倍增速，43000rpm 高速输出：原生刀座转速不足，换上即可实现高速轻切削，解决小刀震刀、表面差、断刀问题

（3）微米级回转精度：跳动≤1μm，微孔、微槽加工一致性好，纹路细腻，减少后工序打磨

（4）小巧轻量化：φ31mm 外径，重量 582g，不干涉刀塔周边运动，B 轴、背轴都可搭载

（5）夹持范围广：CHK 筒夹覆盖 φ0.5–6.35mm，适配医疗骨钉、PIN 针各类微小刀具

（6）维护简单：油脂润滑结构，配套润滑脂加注嘴，定期保养即可长期稳定量产

选型区分：想要独立电主轴、可自由调速、需要 B 轴多角度加工 → BMF-3130-CTZ；预算有限、仅需要原位替换原有旋转刀、靠机床动力提速 → NGS-3140-CTZ01

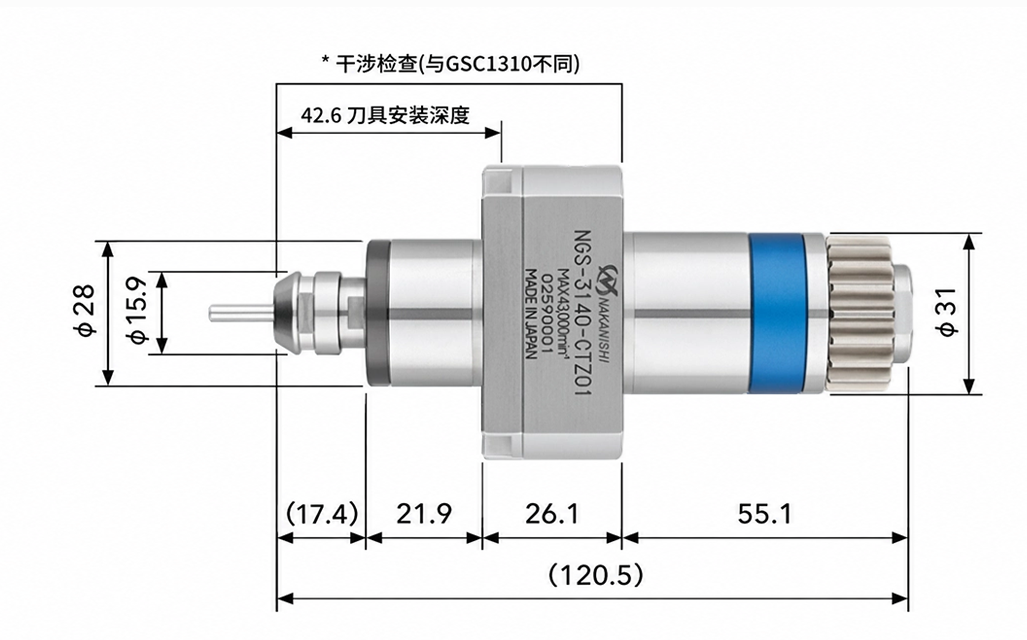

详细规格参数

型号:NGS-3140-CTZ01（齿轮增速主轴）

品牌:NAKANISHI 中西

输入转速上限:10000rpm（机床端）

输出转速: 43000rpm

增速比: 4.3 倍

主轴回转精度 : ≤1μm

筒夹规格: CHK 筒夹，夹持 φ0.5–6.35mm

主轴外径 : φ31mm

本体重量 :582g

驱动方式 :走心机原有旋转动力驱动（无内置电机）

适配机型: 西铁城 A20 / D25 / L20 / L32 / M32 走心机

替换型号 :原装 GSC1310 旋转动力刀座

配套附件 : 筒夹螺母、扳手、润滑脂套件（筒夹单独选配）

 典型应用场景

（1）医疗精密零件：钛合金骨钉梅花槽、微小斜孔、内六角槽精加工

（2）3C 连接器：PIN 针微小开槽、微孔、倒角

（3）铜铝精密零件：微小铣槽、高光倒角、交叉孔去毛刺

（4）传感器、微型紧固件微细车铣复合加工

（5）小批量、量产项目低成本升级走心机高速加工能力
