TA... L系列TA07.PL

加长版角度头，适用于单一钻孔和铣削加工

TA...L系列角度头配备加长机身，适用于更大的工作区域的应用。

产品概述

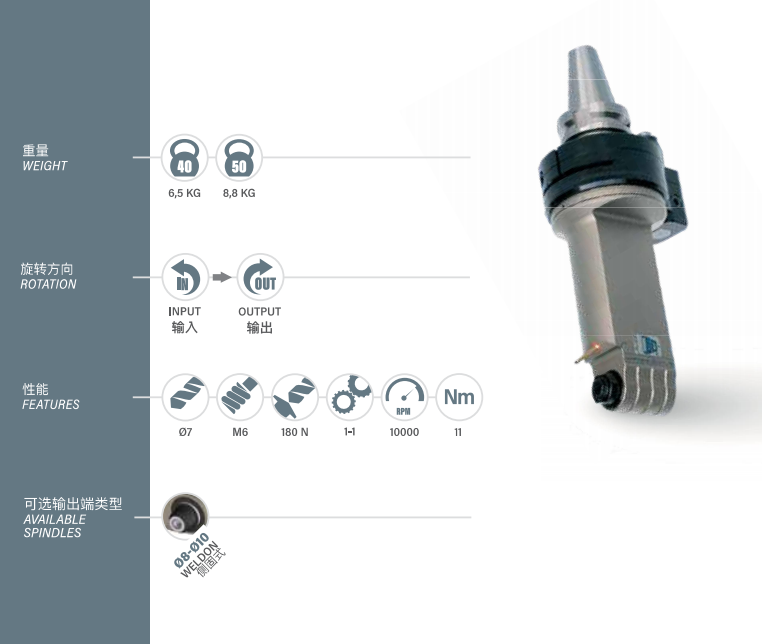

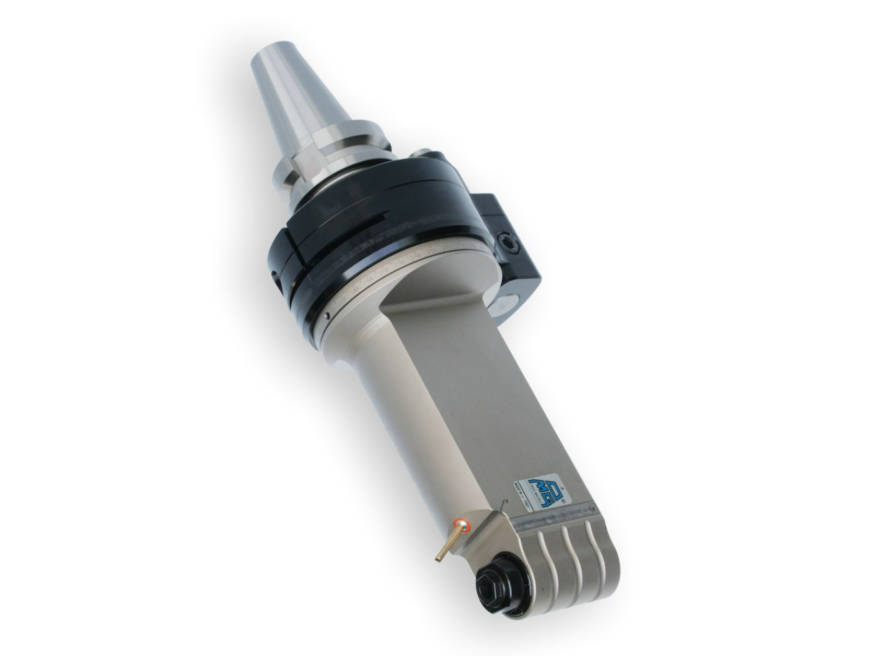

OMG TA07.PL 是 TA 系列的细长型 90° 单主轴角度头，针对深腔、窄缝等受限空间的侧向切削工况优化设计。区别于标准型 TA07.P，该型号采用侧固式输出结构，机身整体更紧凑修长，可深入普通角度头无法到达的工件型腔内部完成加工。产品可在不改造机床结构的前提下，实现复杂型腔工件的侧面垂直加工，缩减工件装夹次数与定位误差，提升机床加工柔性，适配精密零件的深位侧向加工需求。

核心技术特点

精密齿轮传动系统

内部搭载经精密磨削的格里森螺旋伞齿轮组，传动比 1:1，最高转速支持 10000rpm；可稳定输出 11N?m 切削扭矩，轴向允许载荷达 180N，齿面接触面积大，传动平稳低噪，在轻载精密切削工况下精度稳定，有效延长齿轮与刀具使用寿命。

细长型防干涉结构设计

机身采用紧凑修长的优化设计，径向尺寸更小，输出端延伸性好，可深入工件深腔、窄缝等受限空间完成侧向加工，有效解决普通角度头在深腔加工中易与工件侧壁干涉的问题，适配复杂型腔零件的精密加工需求。

侧固式高刚性输出

采用 WELDON 侧固式输出结构，标准夹持直径 7mm，可选支持 ?8-?10 规格刀具；刀柄连接刚性强，切削过程中无打滑窜动，定位精度高，适配钻孔、轻铣等工序的稳定切削。

无间隙高精度定位结构

采用锥形止动臂销设计，可有效消除角向游隙；配合机床止动块安装后，角向定位精准，切削过程中抗扭刚性优异，适配连续精密加工工况。

免维护与全场景适配

出厂预置长效润滑脂，采用终身密封润滑结构，日常使用无需额外维护；支持 DIN69871、BT、HSK 等多种标准机床锥柄接口，兼容机床 ATC 自动换刀系统，可直接存放于刀库自动调用，适配各类中小型加工中心设备。

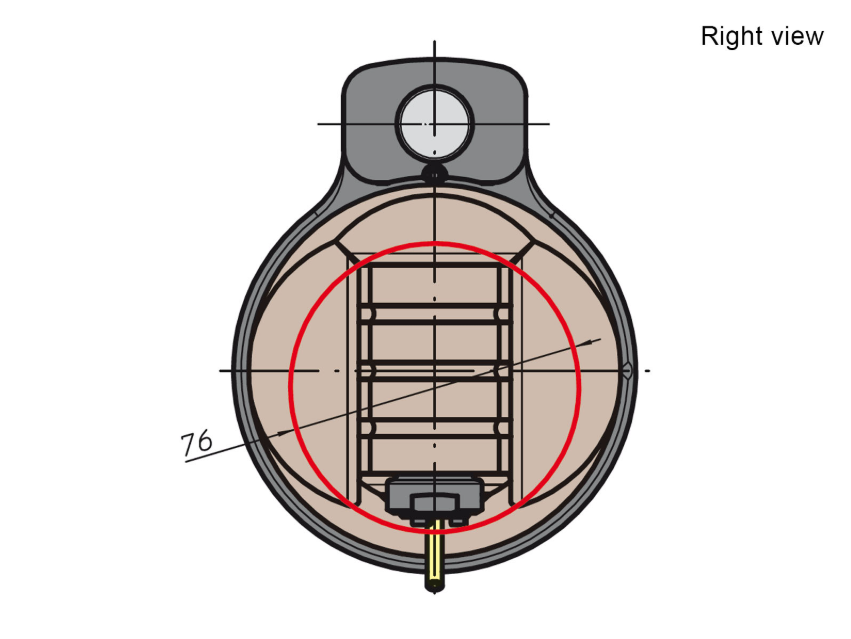

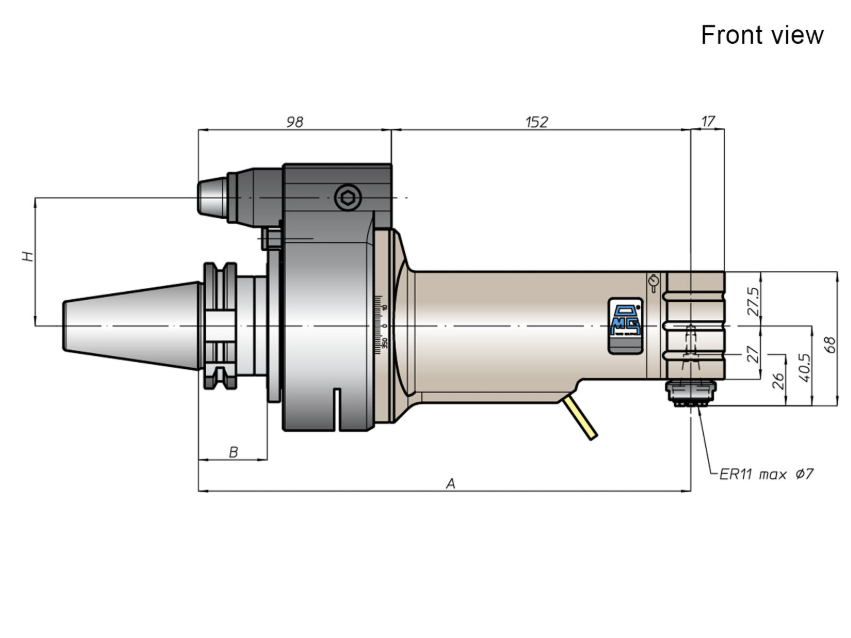

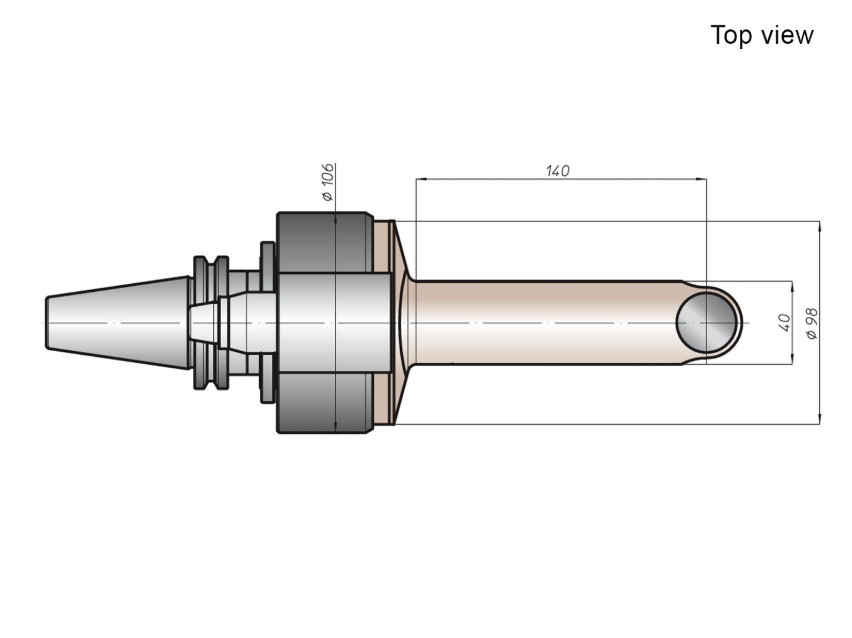

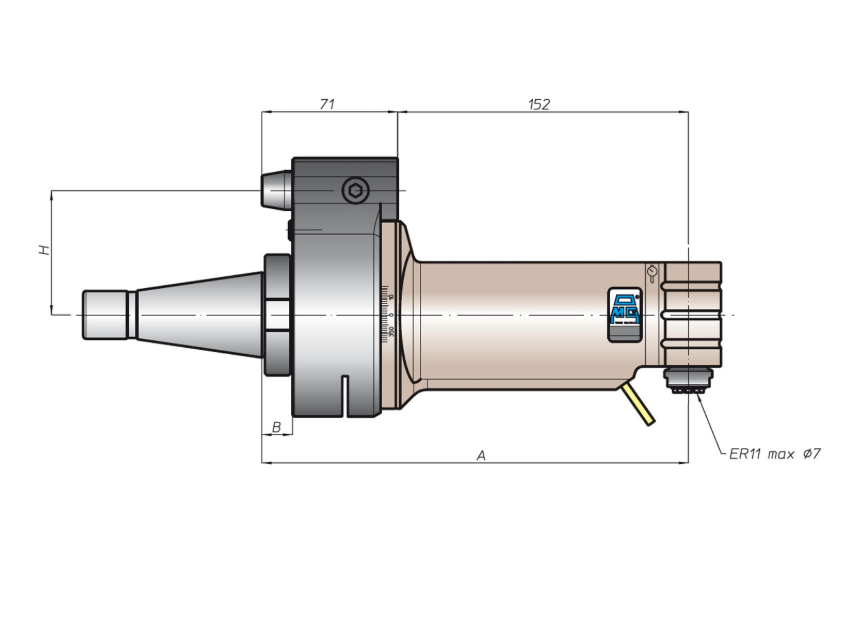

产品规格

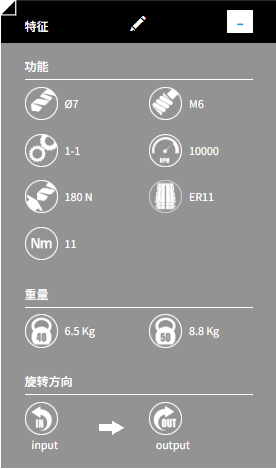

产品参数

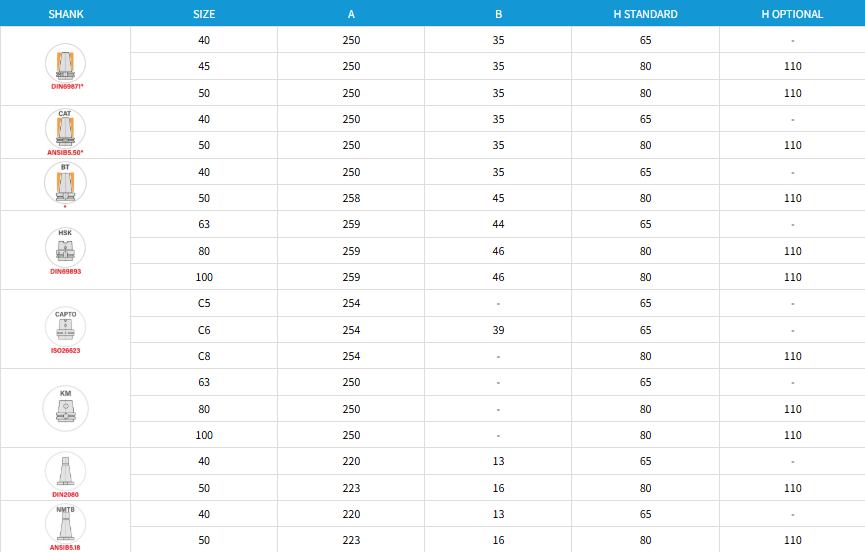

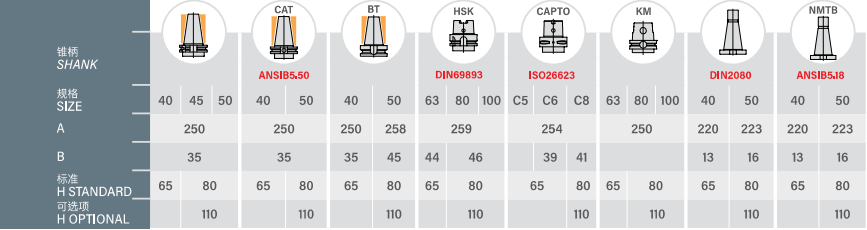

尾部适配刀柄

模块化系统

支撑系统

冷却方式

扭矩臂

机床连接

零部件质量

PACKAGING

主要应用

TA07.PL 90° 细长型单主轴角度头定位于深腔受限空间的轻载侧向切削加工，可深入工件型腔内部完成工序，有效解决加工干涉问题，广泛适配精密制造领域的复杂零件加工需求。

核心应用行业

精密模具加工

适用于中小型模具的深腔侧壁加工，可深入型腔内部完成侧面排气孔、冷却水孔钻削，以及型腔侧壁的轻量铣削、倒角工序，避免普通角度头的干涉问题，提升模具深腔加工的可达性。

汽车精密零部件制造

适配汽车小型壳体、阀体、复杂结构件的深位侧面钻孔、铣槽加工，针对内腔狭窄、加工空间受限的零件，可高效完成侧向切削工序，保障零件加工精度与形位公差。

3C 与电子精密零件加工

用于 3C 产品外壳、精密结构件的深位侧面小孔钻孔、边缘铣削与倒角加工，高转速特性适配小刀具精密切削，细长结构适配小型零件的窄空间加工需求。

通用精密机械加工

适用于各类精密阀体、接头、工装夹具等零件的深位侧面钻孔、倒角工序，解决复杂结构零件的侧向加工干涉难题，提升中小批量精密零件的加工效率。

典型适用工序

核心工序：深腔工件侧面钻孔、轻载铣削、型腔侧壁倒角

兼容工序：轻载攻丝、铰孔、窄缝侧面加工

说明：该型号为细长型轻载角度头，主打深腔窄空间加工可达性，不适用于重载铣削、大直径切削等强负载工况。

适配设备与生产场景

适配各类中小型立式加工中心、卧式加工中心及数控铣床，支持 ATC 自动换刀，可直接存放于机床刀库调用；适合多品种中小批量的精密零件柔性加工，尤其适合存在深腔、窄缝加工需求的生产场景。
